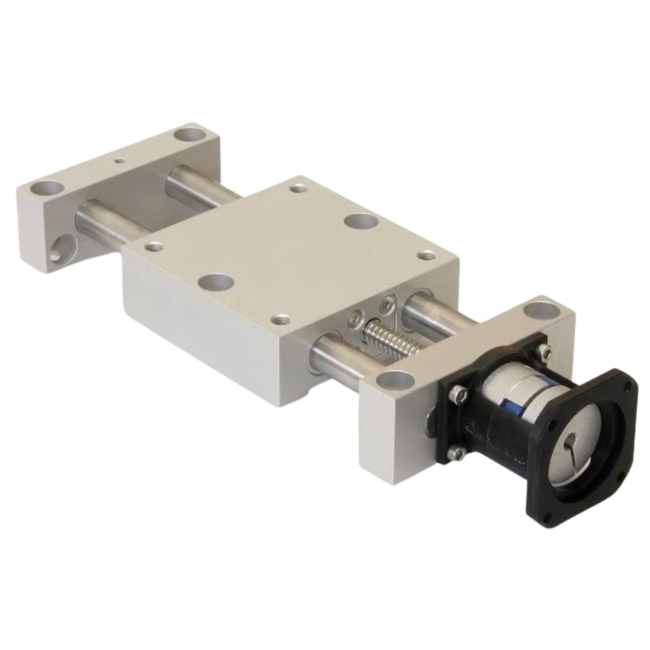

MPT17 7512 mit Flansch und Kupplung Nema 17

Short Description

Colibri-L MPT17 7512

Motorpositioniertisch für Nema 17 Schrittmotoren

Mit Kupplung und Flansch für Nema 17 mit Wellendurchmesser 5mm

Axialspiel: < 0,04mm
Radialspiel der Gleitführungen: < 0,02mm
Spindelsteigung: 2mm
max. Eingangsdrehzahl: 600 U/min
Hub: 75mm

SKU

VMPT17.7512.0075.

Motorpositioniertisch 7512 mit Flansch für Nema 17 Schrittmotor

Ein Standard-Schrittmotor (NEMA 17, 42 mm) kann direkt oder über einen Zahnriementrieb montiert werden.
Die Spindel mit Gleitmutter hat eine Steigung von 2 mm, bei maximal 600 U/min Eingangsdrehzahl.
Das System ist robust und bietet eine kostengünstige Lösung für Verstell- und Positionieraufgaben.
Präzise Gleitführungen sind langlebig, schwingungsdämpfend und unempfindlich gegenüber Stößen.
Gleitbuchsen und Spindelmuttern sind trockenlauffähig, Schmierung wird nur bei hoher Belastung empfohlen.
Der Tisch MPT7512 ist modular kombinierbar mit motorisierten und manuellen Verstelleinheiten der Größe 12.
Eine drehsteife Klauenkupplung sorgt für vibrationsarme Drehmomentübertragung beim Motorflansch.
Der seitliche Zahnriemenantrieb (Übersetzung 1:1) ist in vier Positionen um 90° montierbar und flexibel anpassbar.
