Schrittmotoren sind Elektromotoren, die ihre Bewegung in definierte Winkelbewegungen aufteilen. Jeder Steuerimpuls erzeugt einen festen Schritt, wodurch Positionen reproduzierbar angefahren werden können. Deshalb werden Schrittmotoren häufig für präzise Positionieraufgaben in Automatisierungssystemen, Maschinenbau und Dosieranwendungen eingesetzt.

Der Schrittwinkel beschreibt die mechanische Drehbewegung eines Schrittmotors pro Steuerimpuls. Ein typischer Wert ist 1,8°, was einer Grundauflösung von 200 Schritte pro Umdrehung entspricht. Über Mikroschrittansteuerung kann diese Auflösung weiter erhöht werden, wodurch sich Laufruhe und Bewegungsauflösung verbessern.

Das Haltemoment (Nm) ist das maximale Drehmoment, das ein bestromter Schrittmotor im Stillstand gegen eine Last halten kann. Dieser Wert wird im Datenblatt üblicherweise bei Nenn- bzw. maximalem Phasenstrom angegeben. Wird der Motorstrom reduziert, verringert sich auch das verfügbare Haltemoment entsprechend.

Die Drehmoment-Drehzahl-Kennlinie zeigt, wie sich das verfügbare Drehmoment eines Schrittmotors mit steigender Drehzahl verändert. Da das Drehmoment bei höheren Drehzahlen abnimmt, ist diese Kennlinie entscheidend für die korrekte Auslegung eines Schrittmotors und verhindert Schrittverluste im Betrieb.

Beim Mikroschrittbetrieb wird ein Vollschritt elektronisch in mehrere kleinere Schritte unterteilt. Dadurch verbessert sich die Laufruhe und Bewegungsauflösung des Schrittmotors. Die absolute Positionsgenauigkeit eines einzelnen Mikroschritts ist jedoch begrenzt, da die Rotorposition ohne Encoder nur angenähert wird.

Der wichtigste Unterschied zwischen Schrittmotor und Servomotor liegt im Regelprinzip. Ein Schrittmotor arbeitet meist ohne Positionsrückmeldung und bewegt sich in festen Schritten. Ein Servomotor arbeitet dagegen mit Encoder und geschlossener Regelung (Closed Loop), wodurch Position und Drehzahl kontinuierlich überwacht werden.

Schrittmotoren eignen sich besonders für präzise Positionieraufgaben bei moderaten Drehzahlen, während Servomotoren häufig bei sehr dynamischen Anwendungen oder hohen Drehzahlen eingesetzt werden.

Ein Schrittmotor verliert Schritte, wenn das erforderliche Lastmoment größer ist als das verfügbare Motordrehmoment. Ursachen können zu hohe Beschleunigung, falsche Motorauslegung oder mechanische Überlastung sein. Eine korrekte Auslegung anhand der Drehmoment-Drehzahl-Kennlinie verhindert solche Schrittverluste.

Zu den wichtigsten elektrischen Parametern gehören Phasenstrom (A), Wicklungswiderstand (Ω) und Induktivität (mH). Diese Werte beeinflussen Dynamik, Drehmomentverhalten und Wärmeentwicklung des Motors und sind entscheidend für die Auswahl der passenden Endstufe.

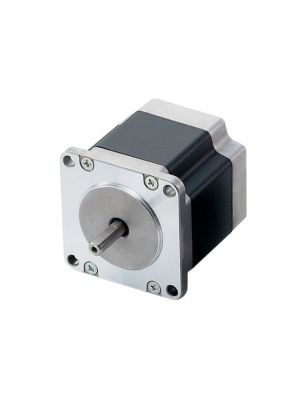

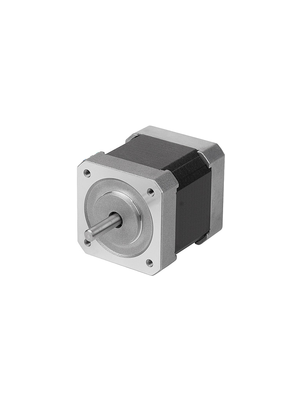

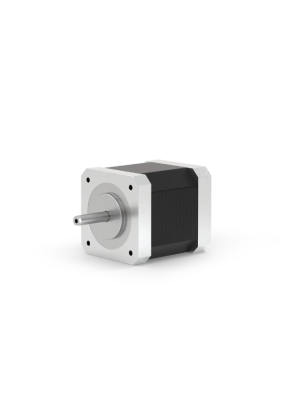

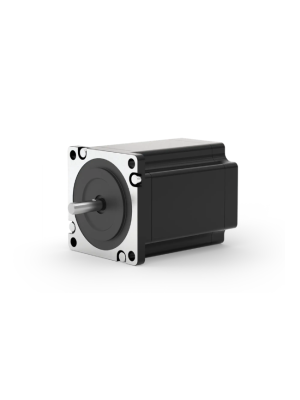

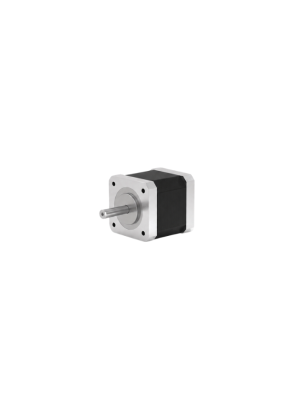

Typische Baugrößen sind NEMA 17, NEMA 23 und NEMA 34. Diese Bezeichnungen definieren die Flanschgröße des Motors und geben Hinweise auf Drehmomentbereich, Baugröße und typische Einsatzbereiche.

Schrittmotoren werden häufig über Step/Dir (Takt/Richtung) angesteuert. In modernen Automatisierungsanlagen kommen zusätzlich industrielle Feldbus- und Ethernet-Schnittstellen wie Profinet, EtherCAT, EtherNet/IP oder CANopen zum Einsatz.

Ein Encoder wird eingesetzt, wenn eine Positionsrückmeldung erforderlich ist oder Schrittverluste erkannt werden sollen. Dadurch kann der Schrittmotor im Closed-Loop-Betrieb arbeiten und die Prozesssicherheit erhöhen.

STO (Safe Torque Off) ist eine Sicherheitsfunktion, die das Drehmoment eines Motors sicher abschaltet. Dadurch wird verhindert, dass der Antrieb ungewollt Bewegung erzeugt und Maschinen sicher abgeschaltet werden können.

Für die Dimensionierung eines Schrittmotors müssen Lastmoment, Beschleunigung, Drehzahl und die Drehmoment-Drehzahl-Kennlinie berücksichtigt werden. Eine korrekte Auslegung stellt sicher, dass der Motor ausreichend Drehmomentreserve besitzt und zuverlässig arbeitet.

Ein Schrittmotor ist häufig die bessere Wahl, wenn präzise Positionierung bei moderaten Drehzahlen benötigt wird und eine einfache sowie wirtschaftliche Antriebslösung gefragt ist. Typische Anwendungen sind Positionierachsen, Dosieranlagen oder Handling-Systeme.

Schrittmotoren werden häufig in Automatisierungssystemen, CNC-Maschinen, Verpackungsanlagen, Dosiersystemen und Laborautomation eingesetzt. Überall dort, wo präzise Positionierung, reproduzierbare Bewegungen und eine einfache Ansteuerung erforderlich sind.
