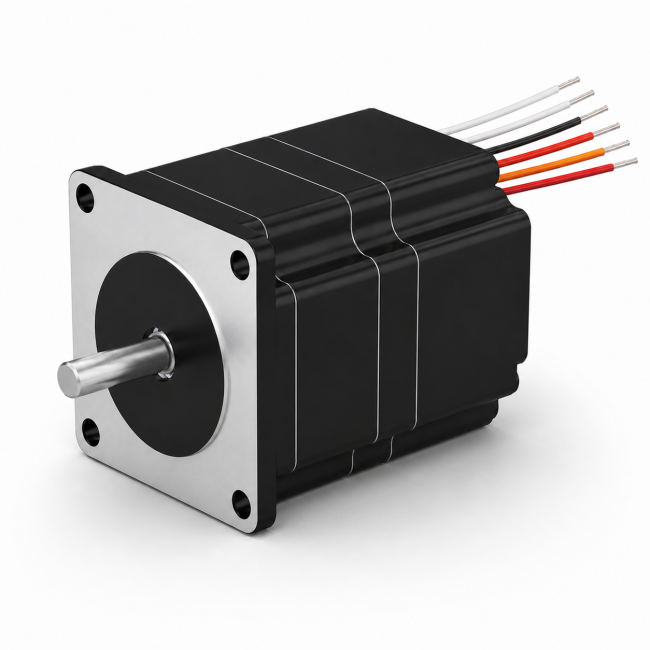

Schrittmotor Nema 23 mit integrierter Bremse
Litzenanschluss hinten
Haltemoment: 0,6 - 2 Nm
SKU
SM23H
| Baugröße | S | M | L | |
| Bezeichnung | SM23HE17030F401 | SM23HE22028F401 | SM23HE31028f401 | |
| Haltemoment | [Nm] | 0,6 | 1,2 | 2,1 |
| Anzahl Litzen | [] | 4 + 2 Bremse | 4 + 2 Bremse | 4 + 2 Bremse |
| Phasenstrom | [A] | 3 | 2,8 | 2,8 |
| Phasenwiderstand | [Ohm] | 0,5 | 0,9 | 1,1 |
| Iduktivität | [mH] | 1 | 2,9 | 4 |
| Trägheitsmoment | kgcm² | 0,17 | 0,29 | 0,52 |
| Umgebungstemperatur | [°C] | -20...+50 | -20...+50 | -20...+50 |
| Haltemoment Bremse: | [Nm] | 2 | 2 | 2 |
| Spannung Bremse | [V] | 24 | 24 | 24 |
| Stromaufnahme Bremse | [A] | 0,31 | 0,31 | 0,31 |
| Schrittwinkel Vollschritt | [°] | 1,8 | 1,8 | 1,8 |
| Gewicht | [kg] | 0,7 | 0,9 | 1,2 |
| Länge | [mm] | 77,5 | 87 | 111 |
| Lieferzeit | 1 Woche |
|---|---|
| Motorgröße Schrittmotoren | NEMA23 |
| Anschlussart Schrittmotoren | Litzenanschluss hinten |
| Bremse | mit Bremse |
