MPT17 3012 30mm Hub mit Flansch und Kupplung Nema 17

Short Description

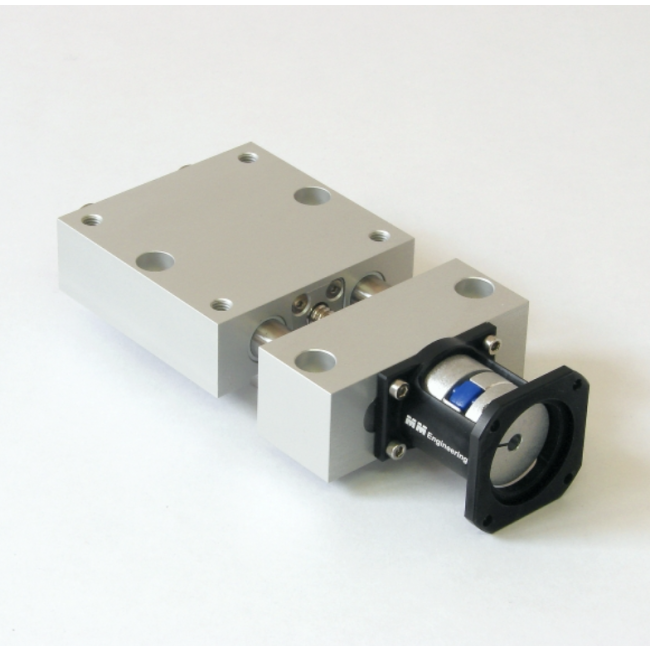

Colibri-L MPT17 3012

Motorpositioniertisch mit Flansch und Kupplung für Nema 17 Schrittmotor

Axialspiel: < 0,04mm
Radialspiel der Gleitführungen: < 0,02mm
Spindelsteigung: 2mm
max. Eingangsdrehzahl: 600 U/min
Hub: 30mm

SKU

VMPT17.3012.

Details

Elektrisch linearer Motorpositioniertisch Baugröße 3012

Ein Standard-Schrittmotor (NEMA 17, 42 mm) kann direkt oder über einen Zahnriementrieb montiert werden.

Die Spindel mit Gleitmutter hat eine Steigung von 2 mm, bei maximal 600 U/min Eingangsdrehzahl.

Die Führungsstangen haben einen Durchmesser von 12mm und der Hub beträgt 30mm

Motoranordnung „AK“: Antrieb koaxial über Wendelkupplung
Motoranordnung „AS“: Antrieb seitlich über Zahnriementrieb .Hier kann der Antrieb in 4 Anbaulagen 90°- weise montiert werden.

Mehr Informationen

Mehr Informationen
Lieferzeit	2-3 Wochen
Hub	30mm
Motorgröße Schrittmotoren	NEMA17
