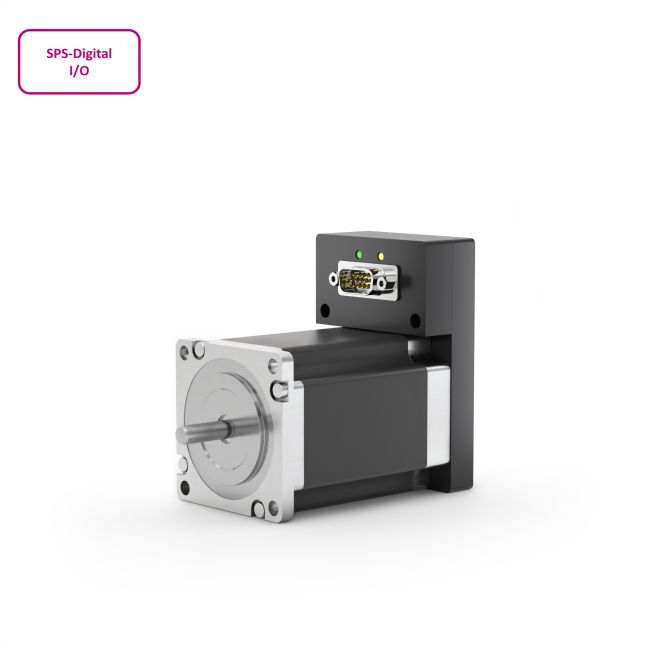

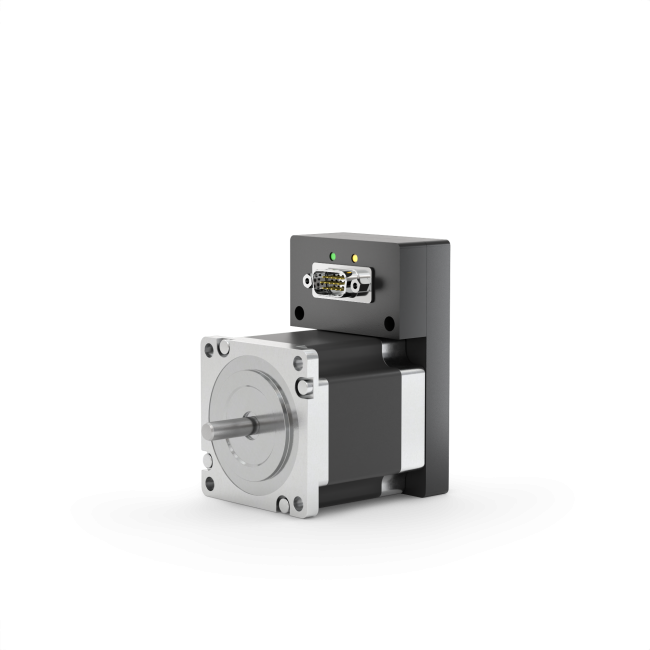

Colibri 23 Mini

Schrittmotor mit integrierter Steuerung im Mini-Gehäuse

Schrittmotor mit integrierter Positioniersteuerung,

mit folgenden Funktionen:
Schnittstelle: BAC (Digital I/O)

E/A: 6/2
Phasenstrom: 3 A
Gehäuse: MINI
Anschlussart: axial
Motorspannung: 24-48VDC (2A)
Steuerspannung: 24 VDC (0,2A)
Motorwelle: 6,35mm
1x 15-pol HD Sub-D (Versorgung+ I/O)
Encoder: integriert, Drehüberwachung
Konfigurierbar über PC/USB

Einfache Funktionsweise der BAC-Steuerung

Die BAC-Steuerung ist das Herz des Colibri-Kompaktantriebs.
Sie steuert den Schrittmotor vollständig selbstständig – Bewegungen, Positionen und Abläufe werden direkt im Gerät gespeichert und ausgeführt, ohne dass eine externe SPS oder Programmierung nötig ist.

Mit der kostenlosen Colibri CFG Software lassen sich alle Bewegungsabläufe komfortabel am PC einrichten.
Dazu wird einfach eine Tabelle ausgefüllt:
Jede Zeile beschreibt, was bei einer bestimmten Eingangskombination geschehen soll – zum Beispiel eine Referenzfahrt, eine bestimmte Position oder eine Bewegung mit festgelegter Geschwindigkeit.
Die BAC-Steuerung arbeitet diese Einträge automatisch ab und reagiert sofort auf Eingangssignale.

Über das CFG-Tool können außerdem Fahrprofile, Geschwindigkeiten, Rampen, Ströme und Fehlerreaktionen eingestellt und gespeichert werden.
Das macht die Einrichtung besonders einfach, sicher und reproduzierbar – ideal auch für Anwender ohne Programmierkenntnisse.
