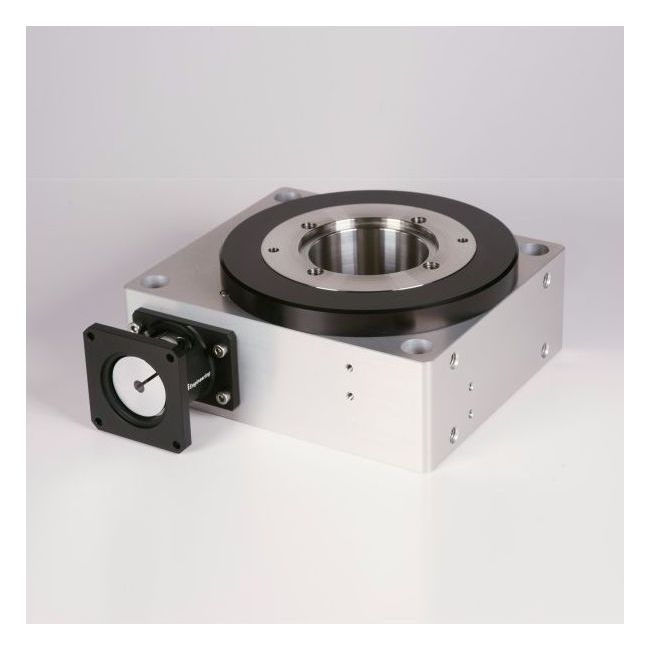

Motordrehtisch MDT23 360150 i48

ohne Motor, mit Flansch und Kupplung für Schrittmotor Nema 23

Getriebeübersetzung:  48:1
Wirkungsgrad η: 0,37
Umkehrspiel: < 0,1°
Radialspiel: < 0,02mm
Planlauf der Drehscheibe: < 0,02mm
Benötigtes Eingangsdrehmoment: 0,15 Nm für Leerlauf
zul. Ausgangsdrehmoment M1: 30Nm
zul. Kippmoment M2: 200Nm
max Eingangsdrehzahl: 600 U/min
Gewicht (ohne Motor): 6.4kg

VD23.360150SG.
Lieferzeit: 1-2 Woche
48:1
keine CAD-Datei vorhanden!
2.391,50 € 2.009,66 €

Motordrehtisch MDT23 360150 48:1

  • für Anbau eines Standardschrittmotors (Nema 23, □56mm) geeignet
  • Drehscheibe und Hohlwelle aus Edelstahl
  • Vorgespanntes, spielarmes Schneckengetriebe
  • Kreuzrollenlager → sehr hohe Kippmomente möglich!
  • Gehäuse aus eloxiertem Aluminium
  • Drehsteife Klauenkupplung für schwingungsdämpfende Drehmomentübertragung
  • Positionsabfrage über Nährungsschalter möglich

Unser Motordrehtisch mit annährend spielfreiem Schneckengetriebe eignet sich zum exakten Dreh-Positionieren von Bauteilen (z.B. Laser, Sensoren, Endschalter, Kameras usw.). Der Drehtisch kann mit einem  Schrittmotor der Größe Nema 23 angetrieben werden. Die Lagerung der Welle bietet höchste radiale Umlaufgenauigkeit. Durch die große Bohrung in der Welle ist es möglich Leitungen hindurchzuführen. Mit dem einstellbaren Positionierring kann der Dreh-Referenzpunkt beliebig zur Position des montierten Bauteils festgelegt werden.
