MDT23 360150 ohne Motor

MDT23 360150 ohne Motor

MDT23 QN 360110 ohne Motor

MDT23 QN 360110 Motordrehtisch ohne Motor

Flansch und Kupplung für Nema 23 Schrittmotor (6.35mm Welle)

Getriebeübersetzung: 2:1
Wirkungsgrad: 0,85
Umkehrspiel: < 0,2°
Planlauf der Drehscheibe:< 0,02 mm
Rundlauf der Drehscheibe: < 0,02mm
Benötigtes Eingangsdrehmoment: 0,12 Nm für Leerlauf
zul. Ausgangsdrehmoment M1:   10 Nm abhängig vom Motor
zul. Kippmoment M2: 100 Nm
max Eingangsdrehzahl: 600 U/min

VMQN230000
Lieferzeit: 1-2 Woche
Motorflansch oben
Motorflansch unten
keine CAD-Datei vorhanden!
2.255,05 € 1.895,00 €

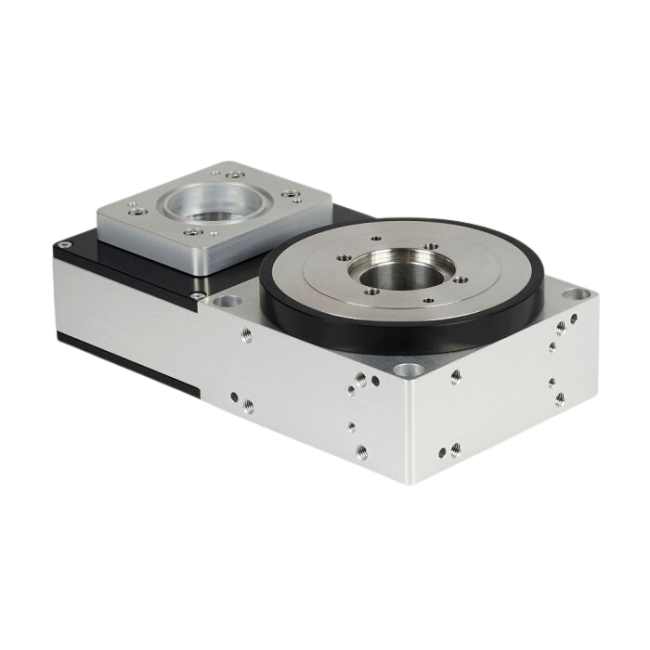

Colibri-L MDT23 QN-Line

Motordrehtisch Quickness - Line (QN)

Drehtisch mit Schrittmotor und integrierter Positioniersteuerung
Dynamisch und schnell mit Zahnriemenantrieb

  • Drehscheibe und Hohlwelle aus Edelstahl
  • Präzisions-Zahnriemenantrieb
  • Kreuzrollenlager
  • Gehäuse aus eloxiertem Aluminium
  • Axialer Anbau eines Schrittmotors (NEMA23)
  • Positionsabfrage über Nährungsschalter möglich
  • Ohne Motor oder Colibri Antrieb direkt angeflanscht





Mehr Informationen
Lieferzeit 1-2 Woche
