MDT17 36012-HP

Colibri-L MDT17 36012-HP i=10 o. i=45

inkl. Motor und Positioniersteuerung BAC

Getriebeübersetzung: 10:1 o.45:1
Wirkungsgrad η: 0,69
Umkehrspiel: < 0,2°
Radialspiel: < 0,02mm
Planlauf der Drehscheibe: < 0,03mm
zul. Ausgangsdrehmoment M1: 3Nm
zul. Kippmoment M2: 3Nm
max Eingangsdrehzahl: 600 U/min

VD170CD34E
Lieferzeit: 1-2 Woche
keine CAD-Datei vorhanden!
2.049,18 € 1.722,00 €

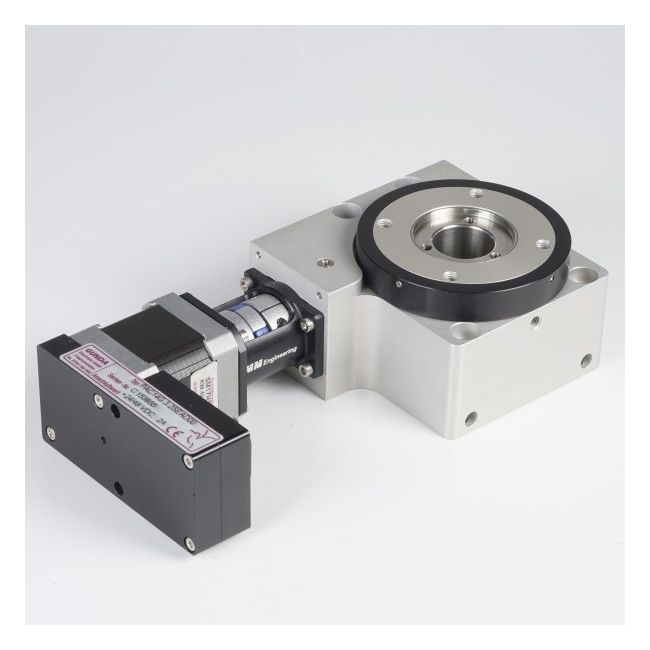

Motordrehtisch MDT17 36012-HP i10 oder i45 mit Colibri-Antrieb

Durch die hochwertige und hochsteife Lagerung der Hohlwelle und der Drehscheibe mittels Axialnadellager und der eckigen Bauform ist der MDT36012-HP hervorragend für den horizontalen Einsatz der Drehachse geeignet. Außerdem ist die direkte Montage eines Spannfutters (ZF80 der Fa. Maprox)möglich. Mittels Adapter können noch weitere Spannfutter verwendet werden.

Durch den integrierte Colibri Antrieb mit unserer BAC-Positioniersteuerung ist die Ansteuerung sehr einfach umzusetzen Wahlweise können auch über die USB-Schnittstelle eines PC's die Fahrbefehle direkt vorgegeben werden. Somit sind viele Einsatzmöglichkeiten einfach zu realisieren.



Allgemeine Technische Daten
Steuerspannung: + 24 bis +36 V DC
Motorspannung: + 24 bis +48 V DC
max. Phasenstrom: einstellbar bis 3A
Schnittstellen: Standard: Digital I/O-BAC, Takt/Richtung-BAC, USB-PC
Getriebeübersetzung wahlweise 10:1 (nicht selbsthemmend) oder 45:1
Umkehrspiel: <0,2°
Wirkungsgrad: 0,69
max. Eingangsdrehzahl 600 U/min
zul. Ausgangsdrehmoment 3 Nm
zul. Kippmoment M2:3 Nm

Die Montagemöglichkeit verschiedener Spannfutter mittels individuellen Adaptern, die geringe Kippung der Drehachse unter Last (bei horizontaler Anordnung) und das spielarme Schneckengetriebe machen unseren MDT36012-HP zur idealen und kostengünstigen Drehachse für den Einsatz zur Laserbeschriftung runder Bauteile. Mit dem einstellbaren Positionierring kann der Dreh-Referenzpunkt zudem beliebig zur Position des montierten Bauteils festgelegt werden.
