Colibri-LE17
Kolbenstangenzylinder mit Schrittmotor und integrierter Steuerung
Alles komplett - Achse - Motor - Steuerung
Motorgröße: Nema 17
Vorschubkräfte von 45 - 400 N
Geschwindigkeiten bis 600 mm/s
Schnittstellen: Profibus, CAN-Open, SPS-I/O
Hubweg 25 - 200 mm
VL170

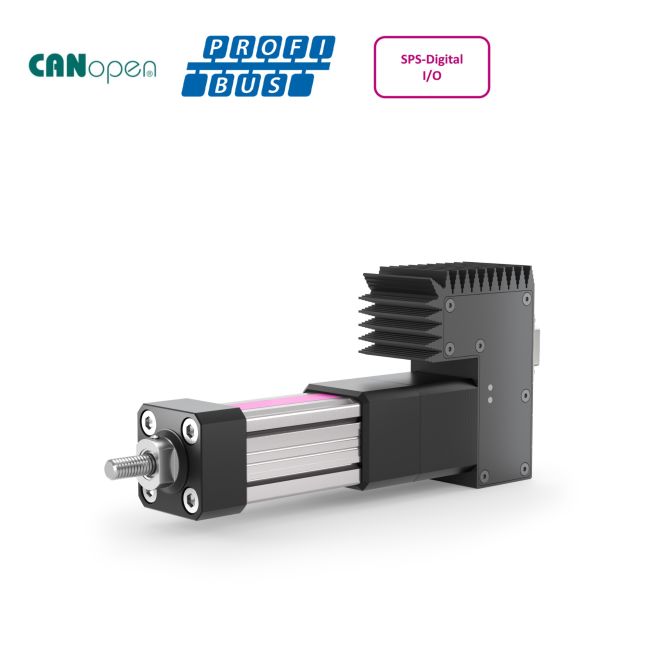

Elektrisch lineare Hubeinheit ohne Führung und mit integriertem Colibri-Schrittmotorantrieb
- Für einfache Positionieraufgaben, basierend auf einem Gleitspindelsystem mit
Kunststoffmutter - Spindelachse mit Kolbenstange mit fest angebautem Schrittmotor und integrierter Schrittmotorsteuerung
- Encoder zur Überwachung der Position serienmäßig integriert
- Unempfindlich gegen Verschmutzung durch abgedichtetes Gehäuse
- Ansteuerung über SPS-I/O, Profibus oder CAN-Open Schnittstelle, konfigurierbar über USB-Schnittstelle mit einem einfach zu bedienenden Windowsprogramm
Anschlüsse
- Pos. 1: Schrittmotor mit Encoder Encoder zur Überwachung der Position ist integriert
- Pos. 2: Schrittmotorsteuerung Verschiedene Steuerungsvarianten stehen zur Auswahl
- Pos. 3: SUB-D-Anschluß Abhängig von Steuerungsvariante
- Pos. 4: Kupplungsgehäuse
- Pos. 5: Aluminiumprofil 36x36 mm
- Pos. 6: Kolbenstange mit innenliegender Verdrehsicherung und Motagebolzen mit M8 Außengewinde, die Kolbenstange wird über einen Abstreifring abgedichtet.
- Pos. 7: Flanschschrauben mit integriertem Gewinde als Befestigungsmöglichkeit 4xM5
- Pos. 8: Abstreifring
| Lieferzeit | 2-3 Wochen |
|---|
| Steuerspannung: | + 24VDC |
| Motorspannung: | + 24 bis +48 VDC |
| Spindelsteigung: | 2 mm - 25,4 mm |
| max. Vorschubkraft | bis 400 N siehe Kennlinie |
| max. Geschwindigkeit: | bis 600 mm/s siehe Kennlinie |
| Hub: | 50 mm- 200mm |
| Schnittstellen Schrittmotorsteuerung: | Digital I/O-BAC, Takt/Richtung-BAC, CAN-Open, Profibus |
| Stromabsenkung: | einstellbar |
| Eingänge / Ausgänge: | 2xAusgang/6x Eingang (24V) |
| Dynamische Umschaltung der Schrittauflösung: | 1/8 1/4 1/2 1/1 |
| Gehäusevarianten: | Mini, Radial, Axial |
