Flexibel einsetzbare Lineartechnik – von der Einzelachse bis zum XYZ-System
Unsere elektrischen Linearachsen verbinden präzise Linearbewegung mit kompakter Bauweise und integrierter Steuerung. Ob als Zahnriemenachse für dynamische Prozesse oder Spindelachse für präzise Positionieraufgaben – Gunda Automation bietet Ihnen anschlussfertige Komplettlösungen. Die Module sind ideal für Handling, Montage, Prüf- oder Verpackungsprozesse. Wählen Sie zwischen verschiedenen Antriebsarten, Baugrößen und Steuerungsschnittstellen – perfekt abgestimmt auf Ihre Automatisierungsaufgabe.

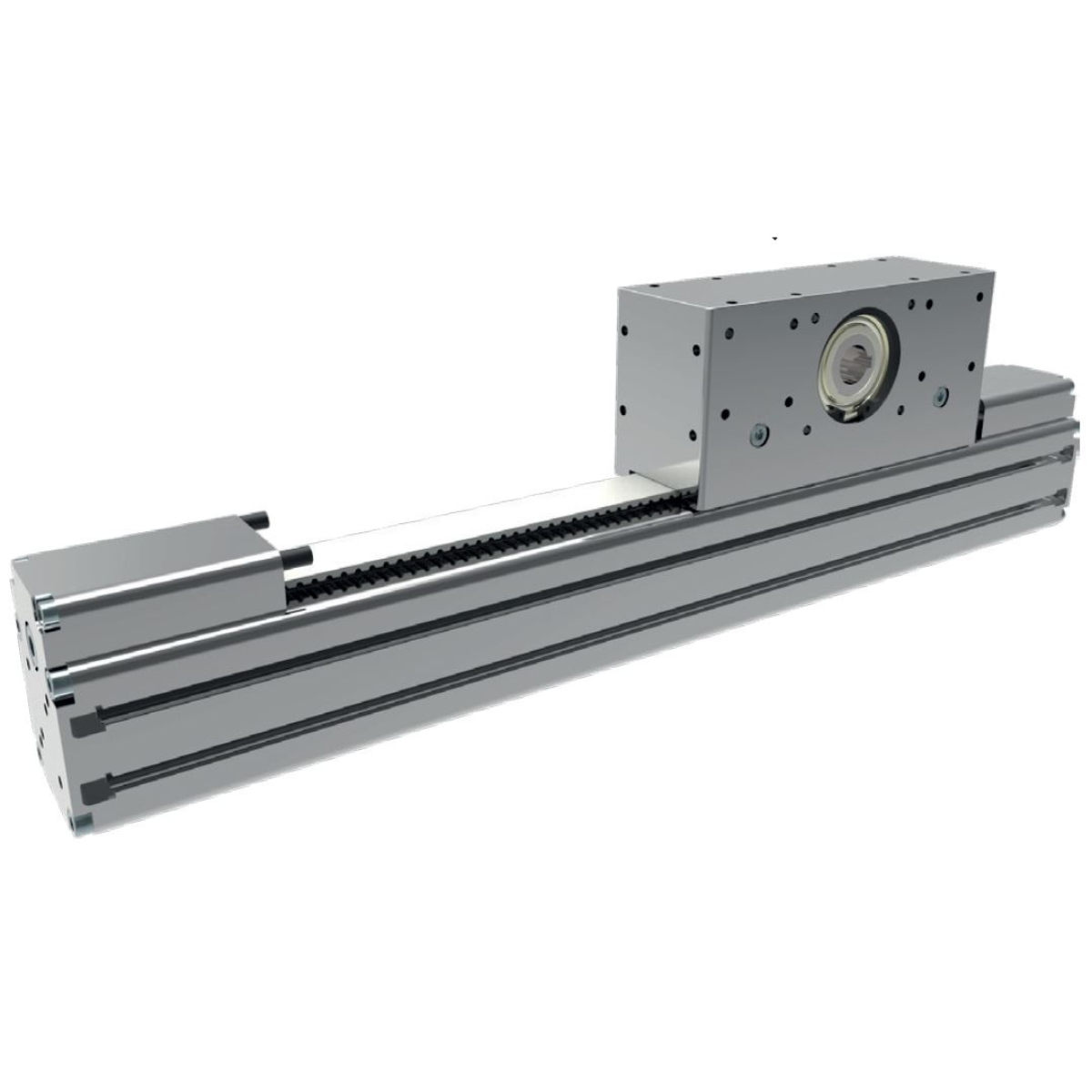

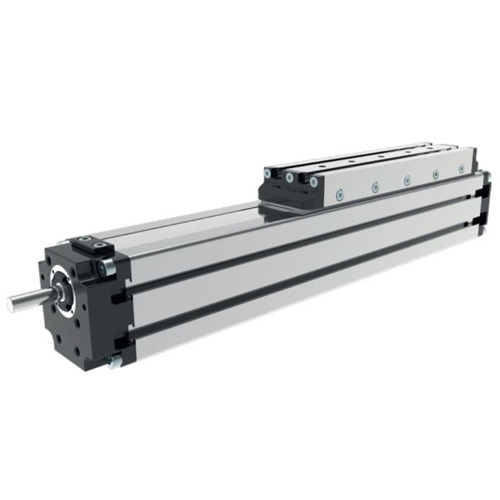

MTV-Serie

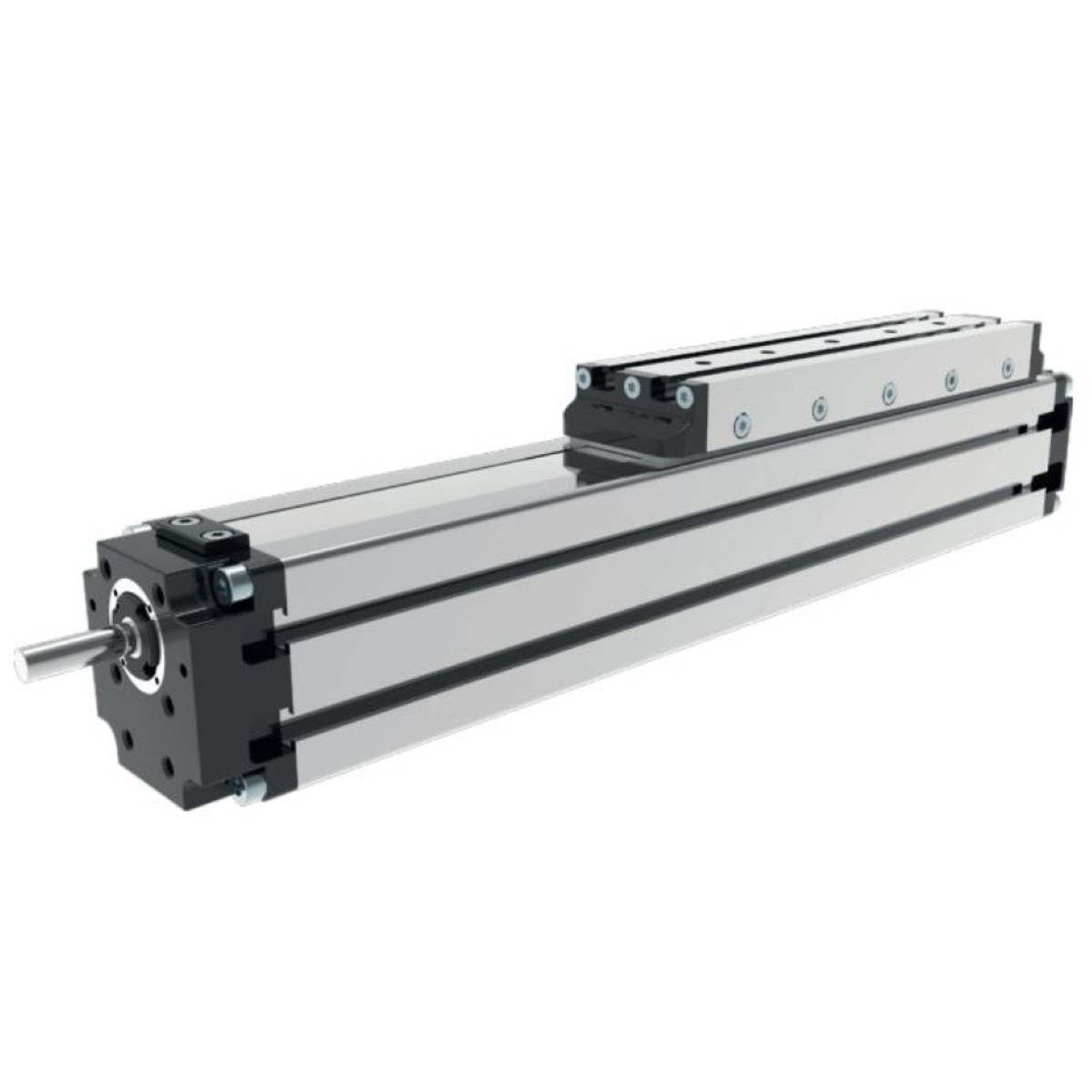

Spindelachsen
mit Kugelgewinde oder Gleitspindel

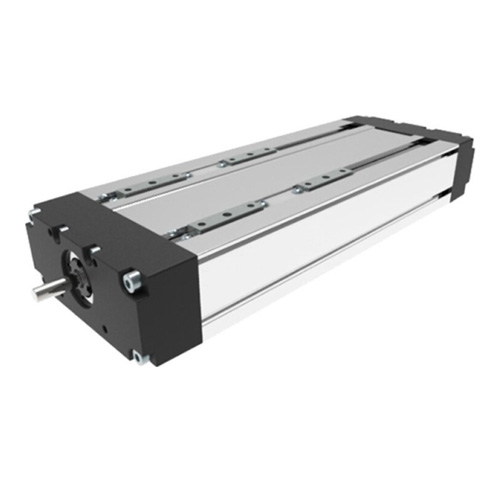

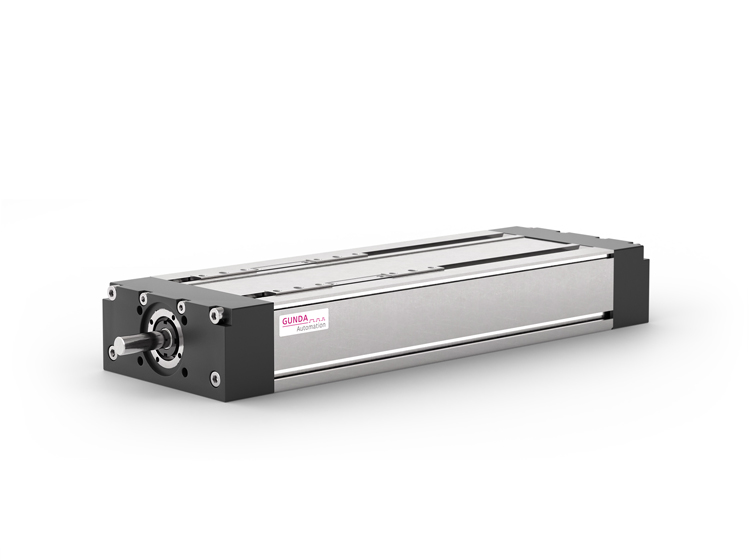

MUK-Serie
Spindel-Linearmodul
mit doppelter Führung – mit Kugelgewinde

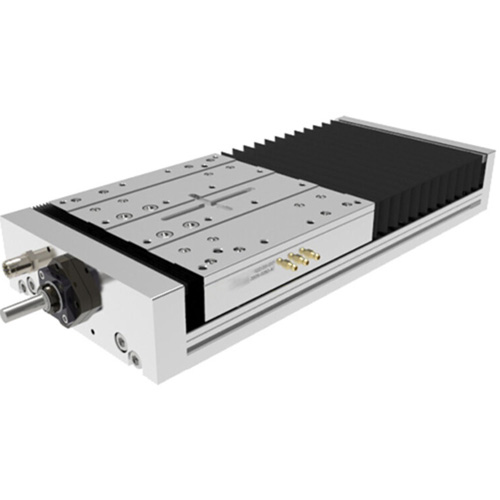

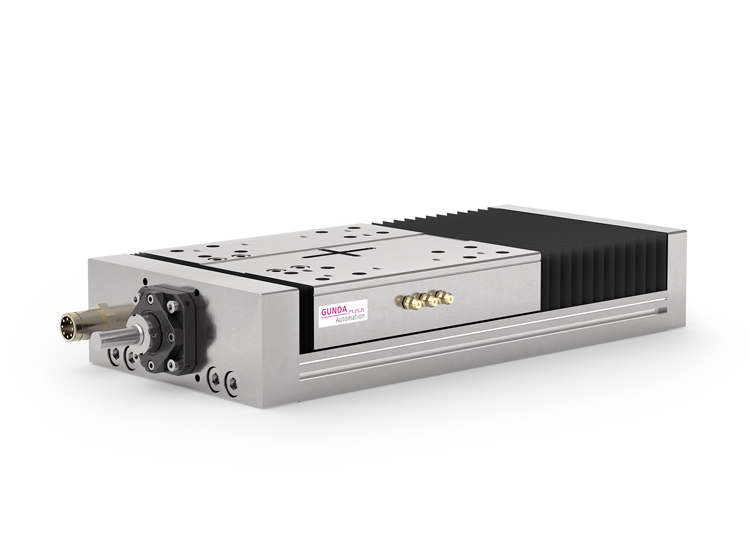

MTL-Serie
Schwerlast-Modul
Spindelachsen
mit Kugelgewinde

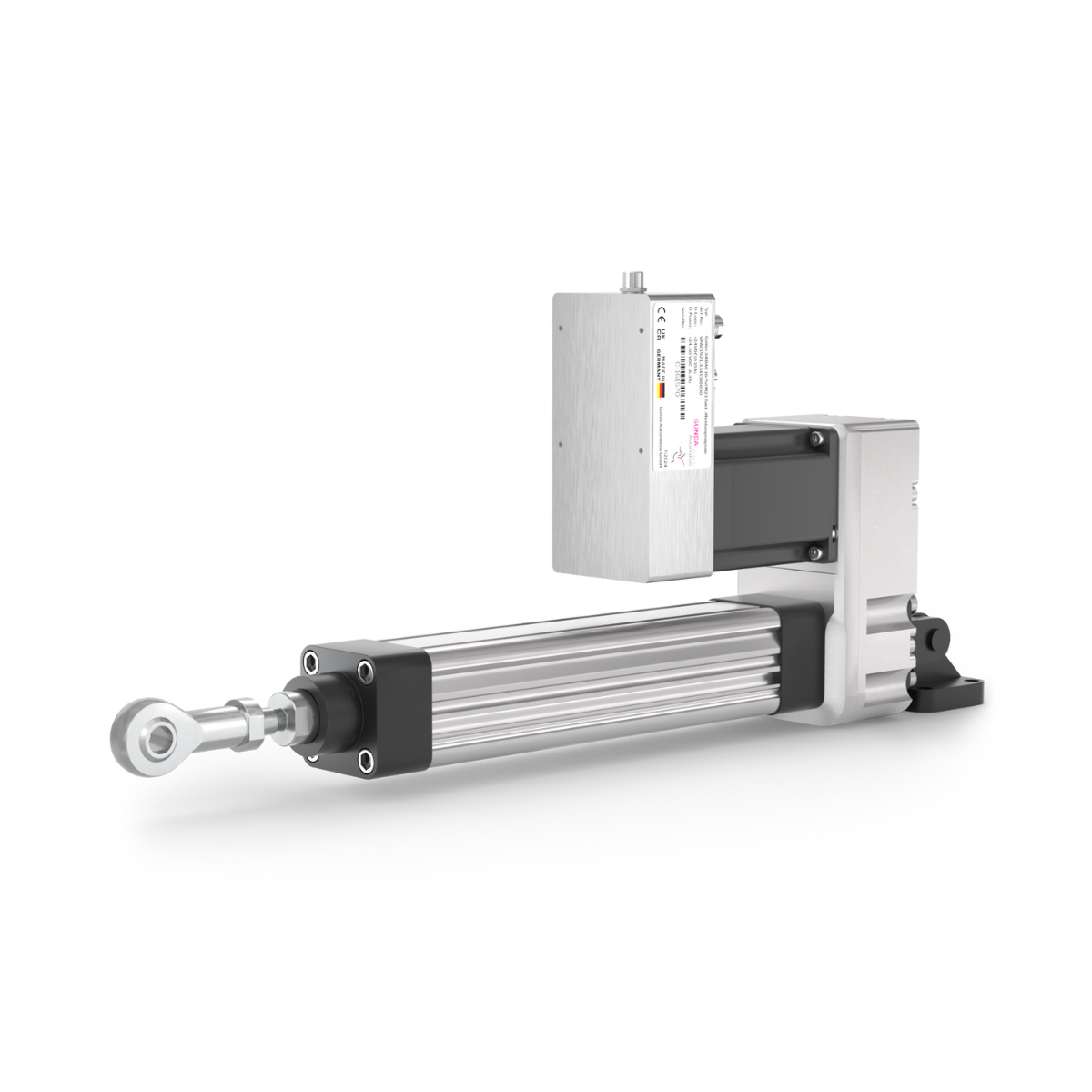

LE-ISO

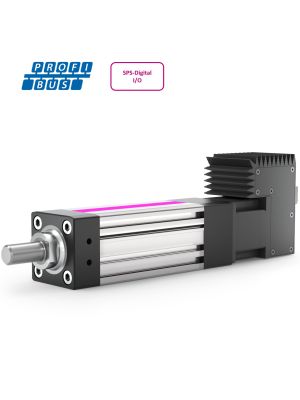

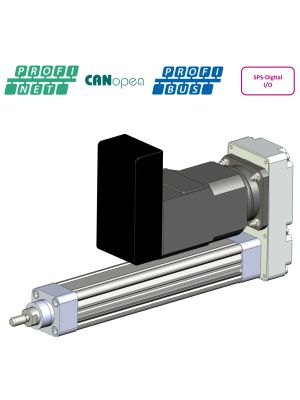

Elektro-Zylinder ISO 15552
mit Kugelgewinde oder Gleitspindel

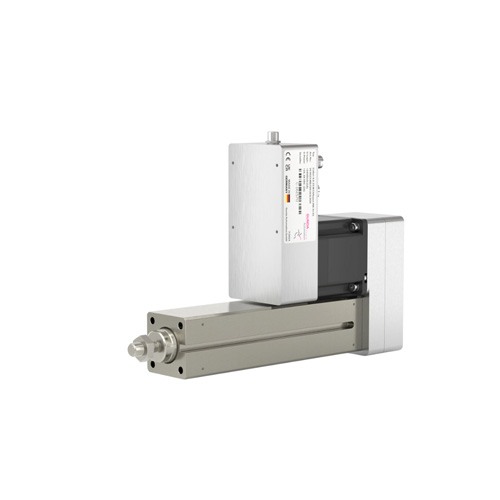

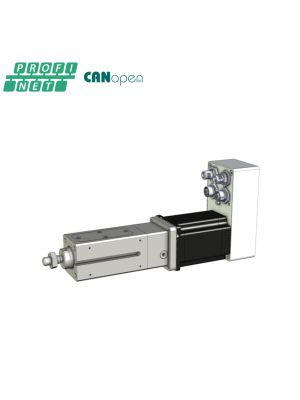

LE-SSC-Serie
Kompaktzylinder
mit Kugelgewinde oder Gleitspindel

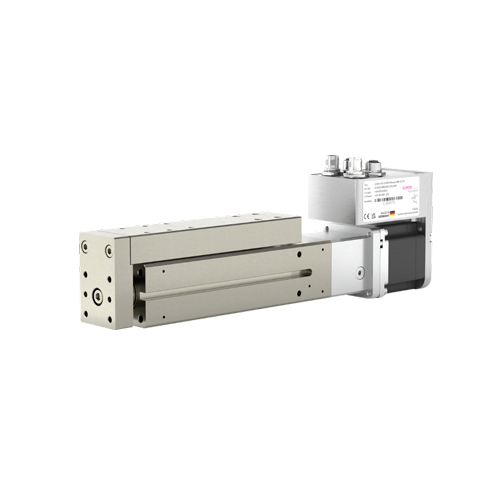

LE-CS-Serie
Kompaktzylinder
mit zusätzlicher seitlicher Führung

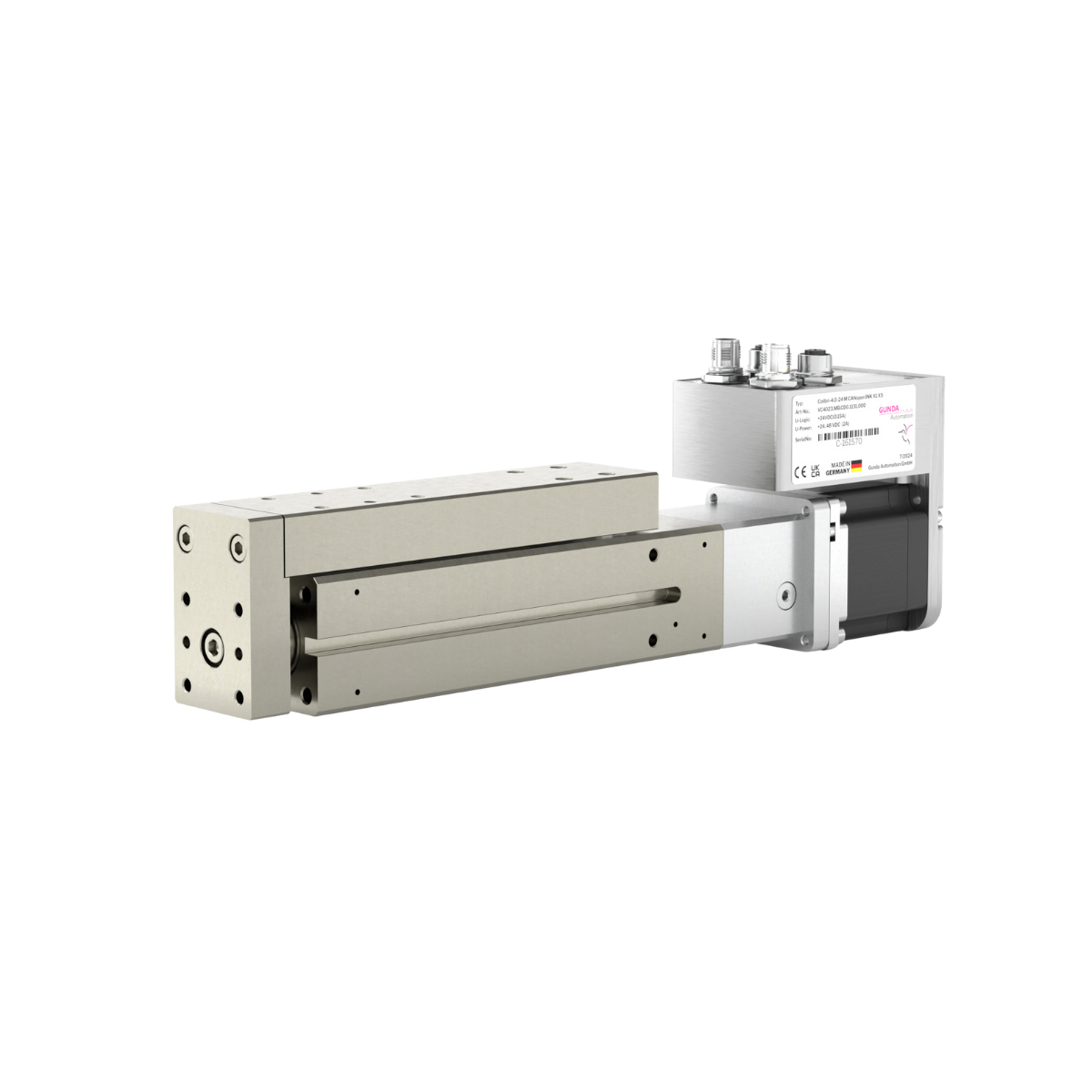

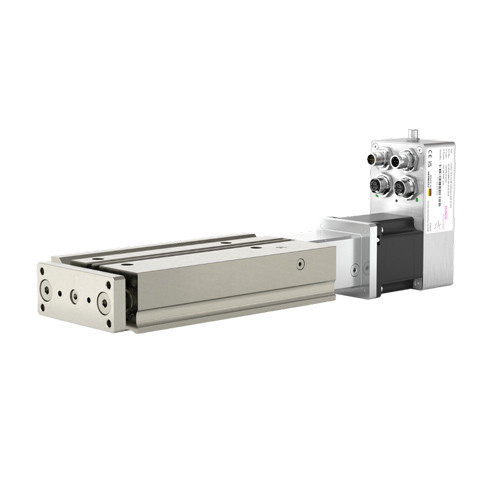

LE-MF-Serie
Führungszylinder
mit Kugelgewinde oder Gleitspindel
LE23
Elektrozylinder mit Gleitspindel
und Kunststoffmutter – ideal für einfache Verstellaufgaben

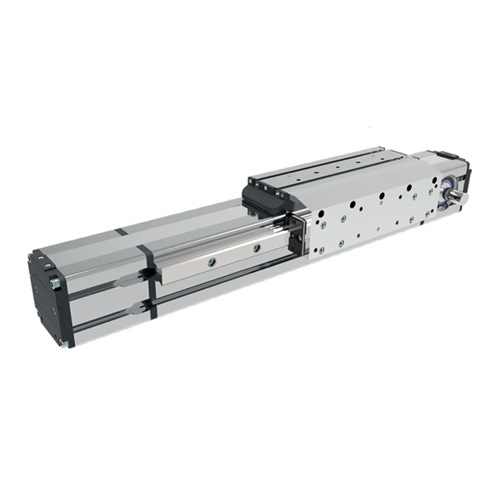

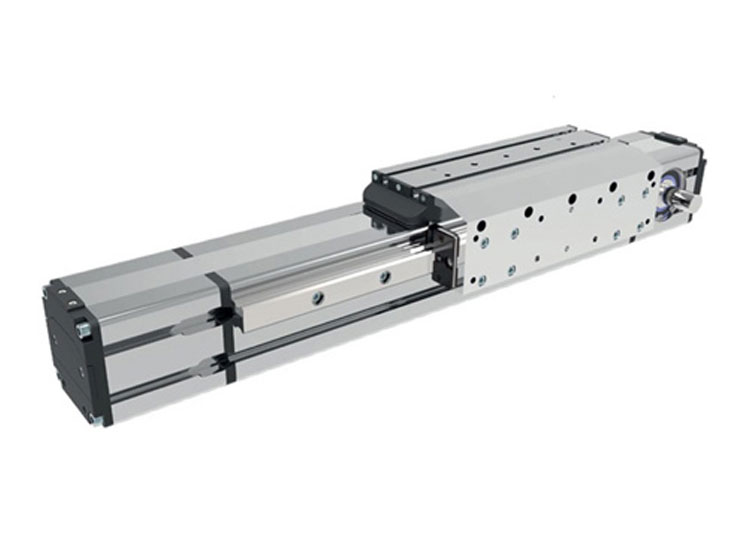

Kolbenstangenlose Lineareinheiten mit Zahnriemenantrieb

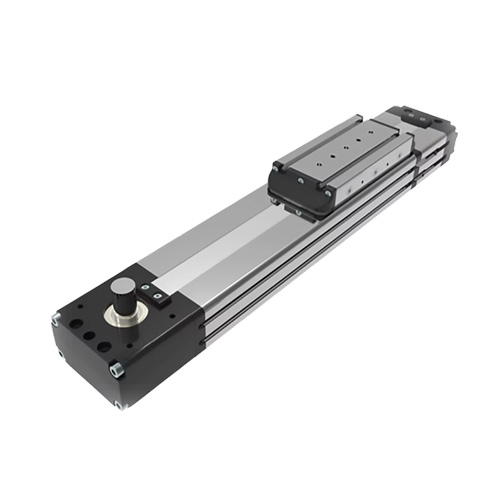

Zahnriemenachsen flache Bauform

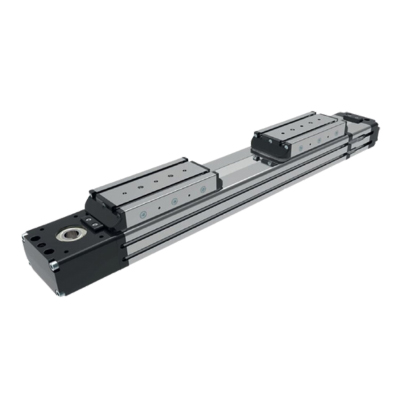

Zahnriemenachsen für Türanwendungen
Zahnriemenachsen für Vertikalbewegung
Elektrische Linearachsen – präzise, kompakt und komplett
Unsere elektrischen Linearachsen bieten eine präzise, wartungsarme und wirtschaftliche Lösung für lineare Bewegungsaufgaben in der industriellen Automatisierung. Ob Zahnriemenachse, Spindelachse, elektrischer Zylinder oder Führungseinheit – jede Achse ist bei uns als Komplettsystem mit Motor und integrierter Steuerung erhältlich.
Unsere Lineareinheiten im Überblick
Die Colibri-L Serie vereint unsere hauseigenen Colibri-Schrittmotoren und Servoantriebe mit hochwertigen Linearmodulen für verschiedenste Anwendungen. Je nach Anforderung stehen Ihnen folgende Achsentypen zur Verfügung:
- Spindelachsen mit Kugel- oder Gleitspindel für präzise Positionierungen
- Zahnriemenachsen für dynamische Bewegungen über lange Hübe
- Hubzylinder und Kurzhubeinheiten für kompakte Formatverstellungen
- Führungseinheiten mit hoher Querlastaufnahme
Das Konzept: Effizienz trifft Flexibilität
Unsere elektrischen Zylinder und Linearmodule lassen sich nahtlos in bestehende Maschinenkonzepte integrieren. Die Colibri-Steuerung ist direkt an der Achse integriert, wodurch der Aufwand für externe Verdrahtung und Sensorik deutlich reduziert wird.
Ihre Vorteile:
- Flexible Schnittstellenvielfalt: SPS-I/O, CANopen, Profibus, Profinet, Ethernet/IP und EtherCAT
- Sichere Positionierung ohne externe Sensorik – dank integriertem Encoder
- Kompakte Bauform mit hoher Energieeffizienz
- Modulares Baukastensystem – Achsen lassen sich mit passenden Verbindern, Motoren und Zubehör zu kompletten Achssystemen kombinieren

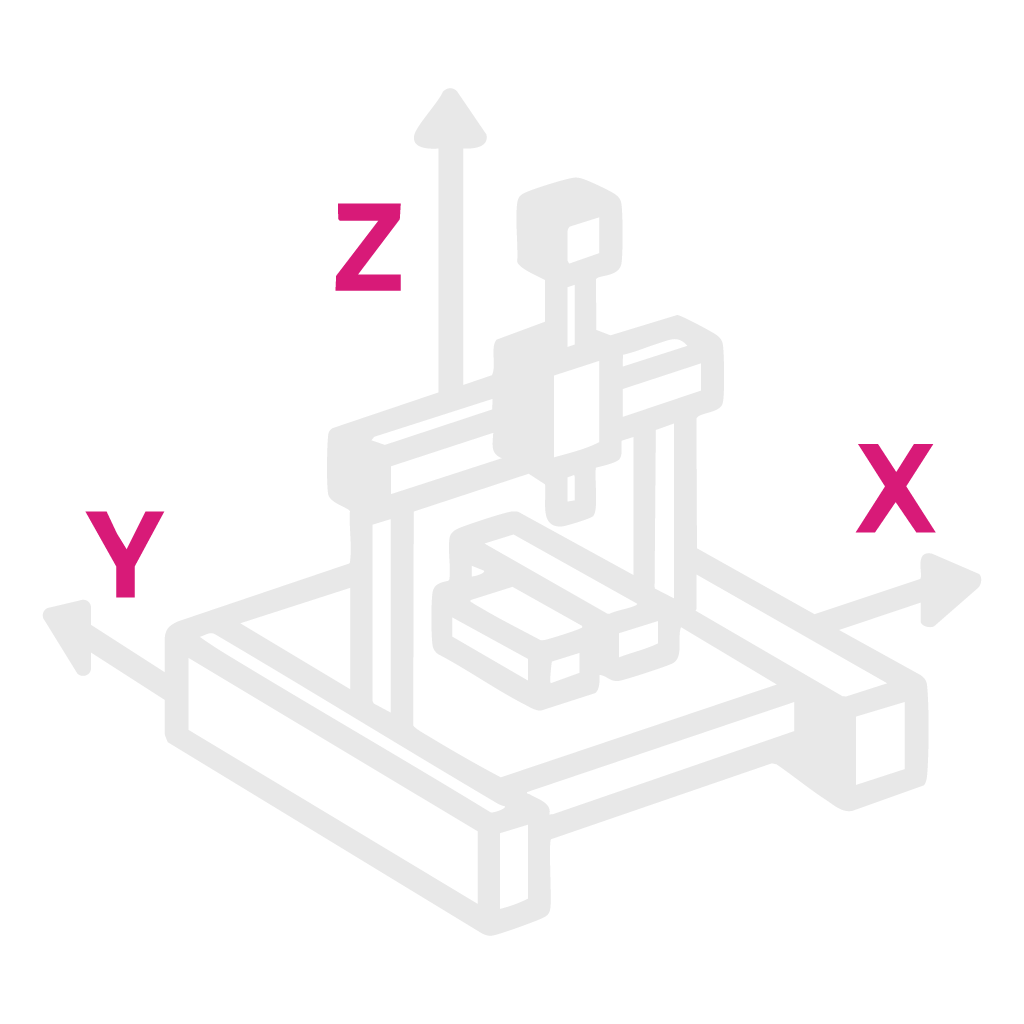

Komplettlösungen – auch als XYZ-System
Alle Gunda-Linearachsen sind als anschlussfertige Einheiten mit passender Motor- und Steuerungstechnik lieferbar. Darüber hinaus realisieren wir komplette Mehrfachachsen-Systeme (XYZ) – individuell abgestimmt auf Ihren Prozess.
Ihre Vorteile auf einen Blick:
- Komplettlösung: Achse + Motor + Steuerung aus einer Hand
- Einfache Inbetriebnahme & schnelle Integration
- Wahlweise Zahnriemen- oder Spindelantrieb
- Integrierte Encoderfunktion – keine zusätzliche Sensorik erforderlich
- Vielfältige Einsatzmöglichkeiten: Handling, Montage, Verpackung, Prüfautomation
- Adaption an kundenspezifische Motoren problemlos realisierbar
KONTAKTIEREN SIE UNS!
GERNE BERATEN WIR SIE INDIVIDUELL.
Unser gesamtes Team arbeitet an innovativen Lösungen zu Ihrem Nutzen.
Testen Sie uns! Senden Sie mir Ihre Anfrage, wir unterstützen Sie gerne bei Ihrem Projekt.

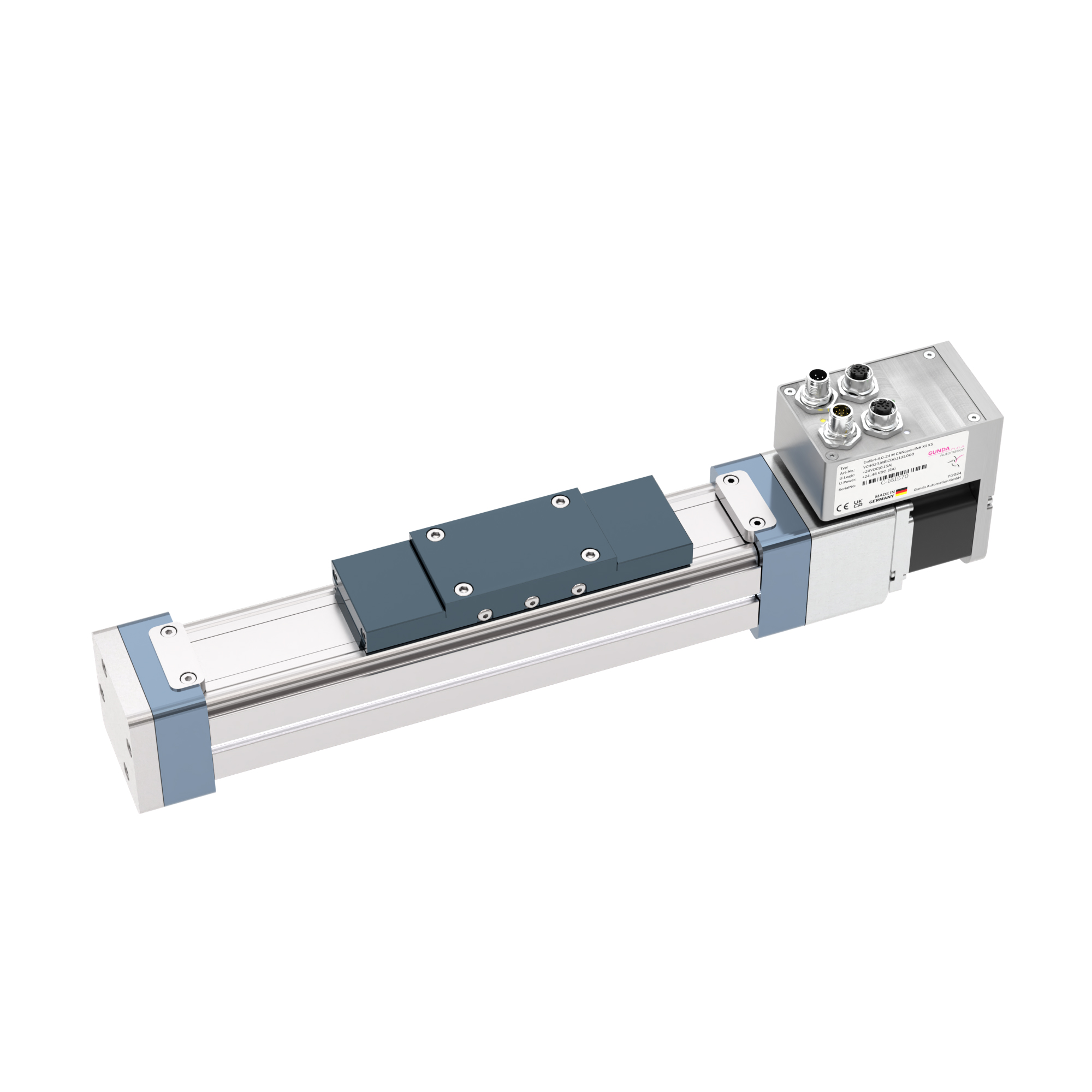

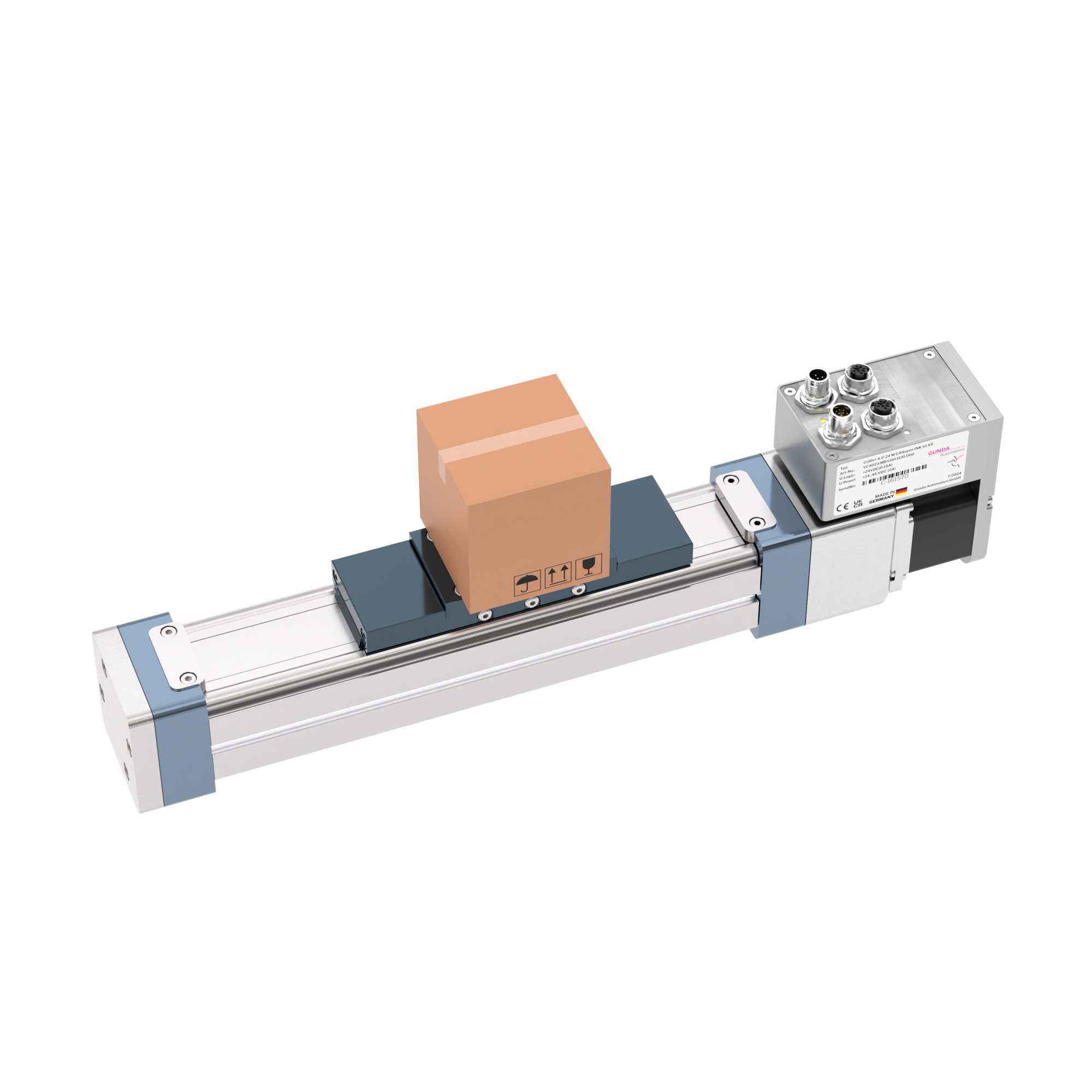

SPINDELACHSEN – PRÄZISION FÜR DIE AUTOMATISIERUNG
Unsere kolbenstangenlosen Spindelachsen vereinen hochpräzisen Spindelantrieb, leistungsstarke Motorentechnik und moderne Steuerungselektronik in einer kompakten Einheit. Je nach Anforderung stehen Varianten mit Kugelgewindespindel für höchste Genauigkeit oder Gleitspindel für robuste Anwendungen zur Verfügung.
Die spindelgetriebenen Linearachsen ohne Kolbenstange ermöglichen wiederholgenaue Bewegungsabläufe – leise, zuverlässig und wartungsarm. Dank der hochwertigen Kugelumlaufkomponenten erreichen sie eine ausgezeichnete Laufruhe sowie exakte Positionierbarkeit bei gleichzeitig langer Lebensdauer.
Unsere elektrischen Lineareinheiten ohne Kolbenstange mit Spindelantrieb sind ideal für anspruchsvolle Anwendungen in der Automatisierung, im Sondermaschinenbau oder der Elektronikfertigung. Ob in Montageprozessen, Prüfstationen oder für präzise Positionieraufgaben – die Achsen überzeugen durch ihre modulare Bauweise und flexible Konfigurierbarkeit.
- Präzisions-Linearachse mit Kugelgewindetrieb und Kugelumlaufführungssysteme
- Linearmodul mit Spindelantrieb – kolbenstangenlos, kompakt & vielseitig
- Spindelbetriebene Lineareinheit ohne Kolbenstange – für dynamische Industriebereiche
Hublängen, Führungsvarianten und Antriebskombinationen lassen sich individuell auf Ihren Einsatzbereich abstimmen – für höchste Effizienz und Integration in bestehende Maschinenkonzepte.

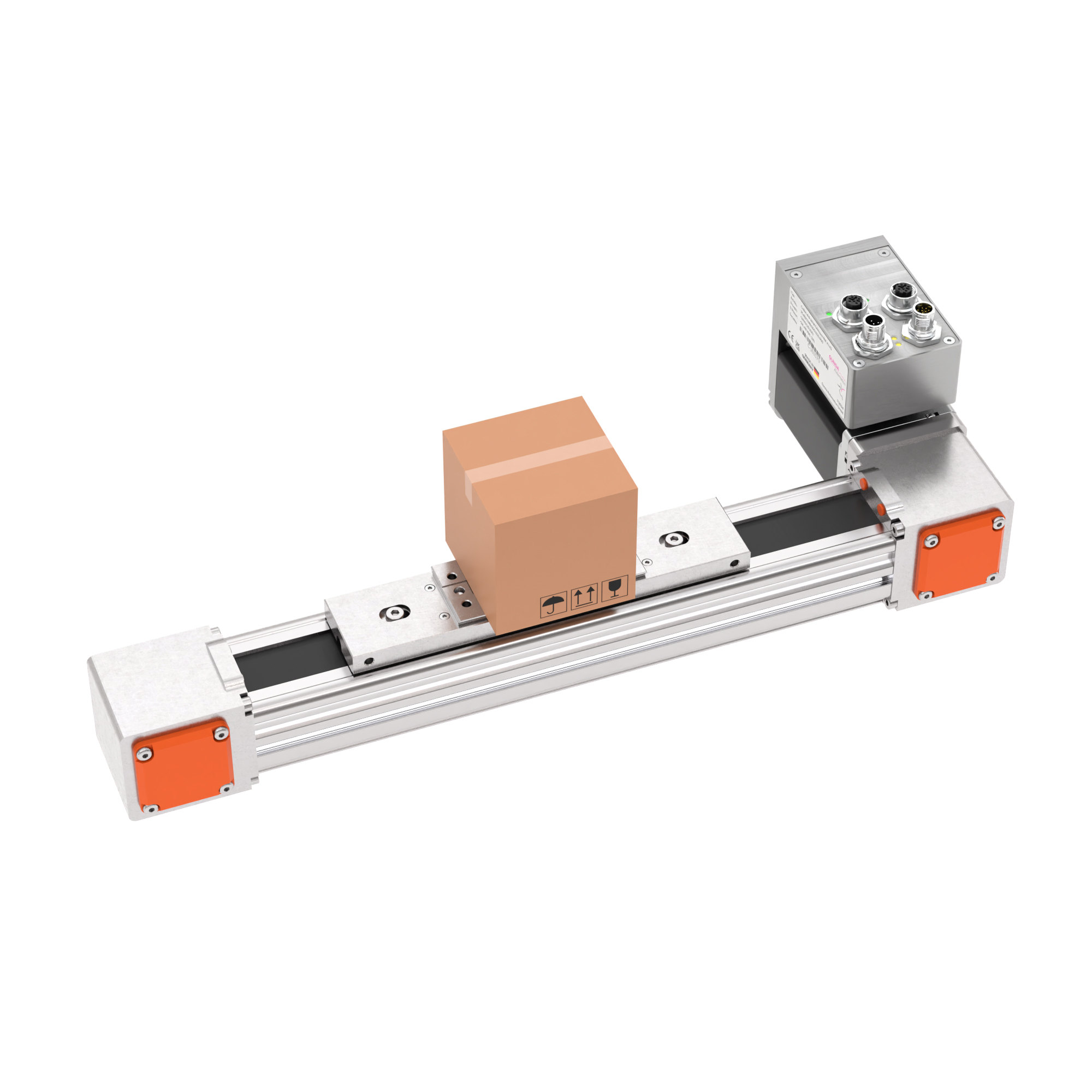

ZAHNRIEMENACHSEN – PRÄZISION UND DYNAMIK FÜR AUTOMATISIERTE PROZESSE
Unsere kolbenstangenlosen Zahnriemenachsen bieten eine ideale Lösung für dynamische Linearbewegungen über lange Hübe hinweg. Der Zahnriemenantrieb sorgt für hohe Geschwindigkeiten, einen leisen Betrieb und ein nahezu wartungsfreies System – perfekt für moderne Anforderungen in Automatisierung, Handling und Pick-and-Place.
Jede Zahnriemenachse ist als kompaktes Linearmodul konstruiert und eignet sich für schnelle Positionieraufgaben bei gleichzeitig hoher Wiederholgenauigkeit. Die Lineareinheiten sind wahlweise mit Schrittmotoren oder Servoantrieben ausgestattet und lassen sich flexibel über digitale I/O oder Feldbus-Systeme wie CANopen, EtherCAT, Profibus oder Profinet ansteuern.Dank modularer Bauweise und variabler Führungsoptionen sind unsere zahnriemengetriebenen Linearachsen leicht in bestehende Maschinenkonzepte integrierbar. Mit Hublängen bis 6.000 mm unterstützen sie anspruchsvolle Anwendungen in Montage-, Verpackungs- und Förderanlagen.
Ob als kolbenstangenlose Lineareinheit mit Zahnriemenantrieb, als präzise & effiziente Lösung für Automationssysteme oder als wartungsarme Zahnriemenachse ohne Kolbenstange – unsere Produkte verbinden höchste Leistung mit Flexibilität in jeder industriellen Umgebung.
ELEKTRISCHE KOLBENSTANGENZYLINDER – PRÄZISE, KRAFTVOLL UND ZUKUNFTSSICHER
Unsere elektromechanischen Kolbenstangenzylinder verbinden die Vorteile eines elektrischen Linearantriebs mit der mechanischen Präzision eines Spindelgetriebes. Als leistungsstarke Alternative zu Pneumatikzylindern bieten sie eine exakt regelbare Kraftübertragung, dynamische Bewegungsprofile und höchste Wiederholgenauigkeit – perfekt für moderne Automatisierungsaufgaben.
Je nach Anforderung stehen verschiedene Antriebsvarianten zur Auswahl:
- Der Elektrozylinder mit Kugelgewindespindel eignet sich für Anwendungen mit hoher Präzision und Positioniergenauigkeit.
- Die Version mit Gleitspindel ist ideal für robuste Prozesse wie Formatverstellungen, bei denen geringere Dynamik gefordert ist.
Unsere kompakten Spindelzylinder mit Kolbenstange sind für den Einsatz in Montageanlagen, Prüfstationen und Handlingsystemen konzipiert. Durch ihre modulare Bauweise und einfache Integration sind sie vielseitig einsetzbar – ob als spindelgetriebener Kolbenstangenzylinder oder elektrischer Linearantrieb mit Kolbenstange.
Dank integrierbarer Steuerungstechnik lassen sich die elektrischen Kolbenstangenzylinder flexibel parametrieren und optimal in bestehende Systeme einbinden. Die robuste Mechanik und wartungsarme Konstruktion sorgen für eine lange Lebensdauer – auch im anspruchsvollen Industrieumfeld.
Verfügbar in verschiedenen Hublängen, Konfigurationen und Ansteuerungsoptionen bieten unsere Elektrozylinder mit Kugelgewinde oder Gleitspindel die perfekte Kombination aus Kraft, Effizienz und Kontrolle.
FÜHRUNGSZYLINDER MIT KUGELGEWINDE ODER GLEITSPINDEL – PRÄZISION UND STABILITÄT IM KOMPAKTEN FORMAT
Unsere elektrischen Führungszylinder sind kompakte, leistungsstarke Linearantriebe mit integrierter Führung – entwickelt für präzise lineare Bewegungen bei gleichzeitiger Aufnahme von Querkräften. Die parallele Doppelführung mit gehärteten, verchromten Stahlstangen sorgt für maximale Stabilität und Spielfreiheit – selbst unter anspruchsvollen Bedingungen.
Je nach Anwendung stehen zwei Führungsvarianten zur Auswahl:
- Wartungsarme Gleitlager für robuste, kostenoptimierte Lösungen
- Kugelumlauflager für höchste Präzision und Wiederholgenauigkeit
Der Antrieb erfolgt über eine Kugelgewindespindel, kombiniert mit einem Schrittmotor oder einem Servomotor. Die Konstruktion erlaubt vielfältige Anpassungen – von unterschiedlichen Motoranbauformen über Endlagensignale per Magnetsensor bis hin zur optionalen Schmierfunktion für Spindel und Mutter.
Unsere spindelgetriebenen Führungszylinder sind ideal für den Einsatz im Maschinenbau, der Verpackungstechnik sowie in automatisierten Fertigungs- und Handlingsystemen – überall dort, wo präzise, kraftvolle und wartungsarme Bewegungsabläufe gefragt sind.
Colibri-L SSC & CS – Kompakte elektrische Zylinder und Führungsschlitten mit Kugel- oder Gleitspindel
Die Baureihen Colibri-L SSC und Colibri-L CS stehen für kompakte, leistungsstarke elektrische Linearantriebe, entwickelt für präzise, drehmomentstabile Bewegungen in der industriellen Automatisierung. Beide Serien nutzen wahlweise eine Kugelgewindespindel mit Kugelumlaufmutter oder (bei SSC) eine Gleitspindel mit Kunststoffmutter und sind mit In-Line- oder Winkelantrieb, sowie Stepp- oder Servomotoren kombinierbar.
Zur zuverlässigen Endlagenabfrage dienen Kolbenstangenmagnete und integrierte Square-Sensoren. Eine leicht zugängliche Nachschmieröffnung ermöglicht eine komfortable Wartung. Die kompakte Bauweise sorgt für maximale Raumeffizienz.
Unterschiede im Überblick:
- Colibri-L SSC ist ein elektrischer Kolbenstangenzylinder nach ISO 15552, ideal für Anwendungen mit externer Führung. Eine integrierte Verdrehsicherung verhindert Kolbenstangenrotation und ist bei Bedarf abnehmbar.
- Colibri-L CS verfügt zusätzlich über einen fest gekoppelten Führungsschlitten mit integrierter Kugelumlaufführung, ausgelegt für hohe Querkräfte – ideal für beengte Anwendungen ohne externe Führung. Optional auch mit V-Lock-Profil und IP65-konformer Schmieröffnung erhältlich.
Beide Serien bieten höchste Präzision, Flexibilität und Wartungsfreundlichkeit – ideal für Montage-, Handling- und Positionieraufgaben.

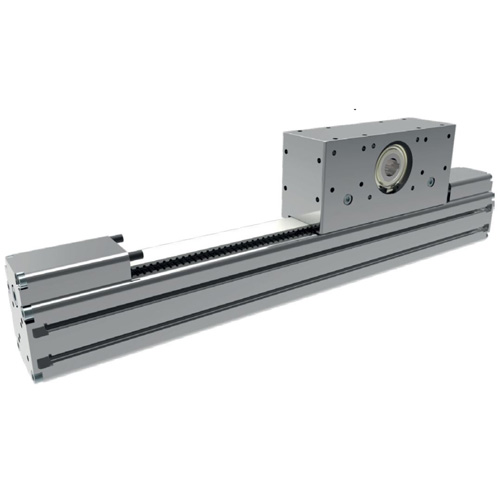

Zahnriemenachse für Vertikalbewegung – kolbenstangenlos & dynamisch
Unsere Vertikalachsen mit Zahnriemenantrieb sind speziell für den vertikalen Einsatz in XYZ-Portalsystemen konzipiert – etwa als Z-Achse in kartesischen Robotern oder Mehrachssystemen. Die kolbenstangenlose Bauweise ermöglicht kompakte und gleichzeitig kraftvolle Linearbewegungen auf engstem Raum.
Die tragende Struktur besteht aus einem eloxierten Aluminium-Strangpressprofil mit integrierter Kugelumlaufführung, die für hohe Steifigkeit und Wiederholgenauigkeit sorgt. Der Antrieb erfolgt über einen stahlverstärkten Zahnriemen, der in einer Omega-Konfiguration über präzise gelagerte Umlenkrollen läuft. Dies garantiert hohe Dynamik, geringe Geräuschentwicklung und minimale Vibrationen – ideal für schnelle, vertikale Pick-and-Place-Bewegungen.
In der Standardausführung ist das Zentralgehäuse stationär, während das Profil mit der Mitnehmerplatte vertikal verfährt. Der Motor (Schritt- oder Servoantrieb) kann inline oder mit Umlenkung montiert werden und ist bei Bedarf mit Planetengetriebe, Bremse oder Geber verfügbar.

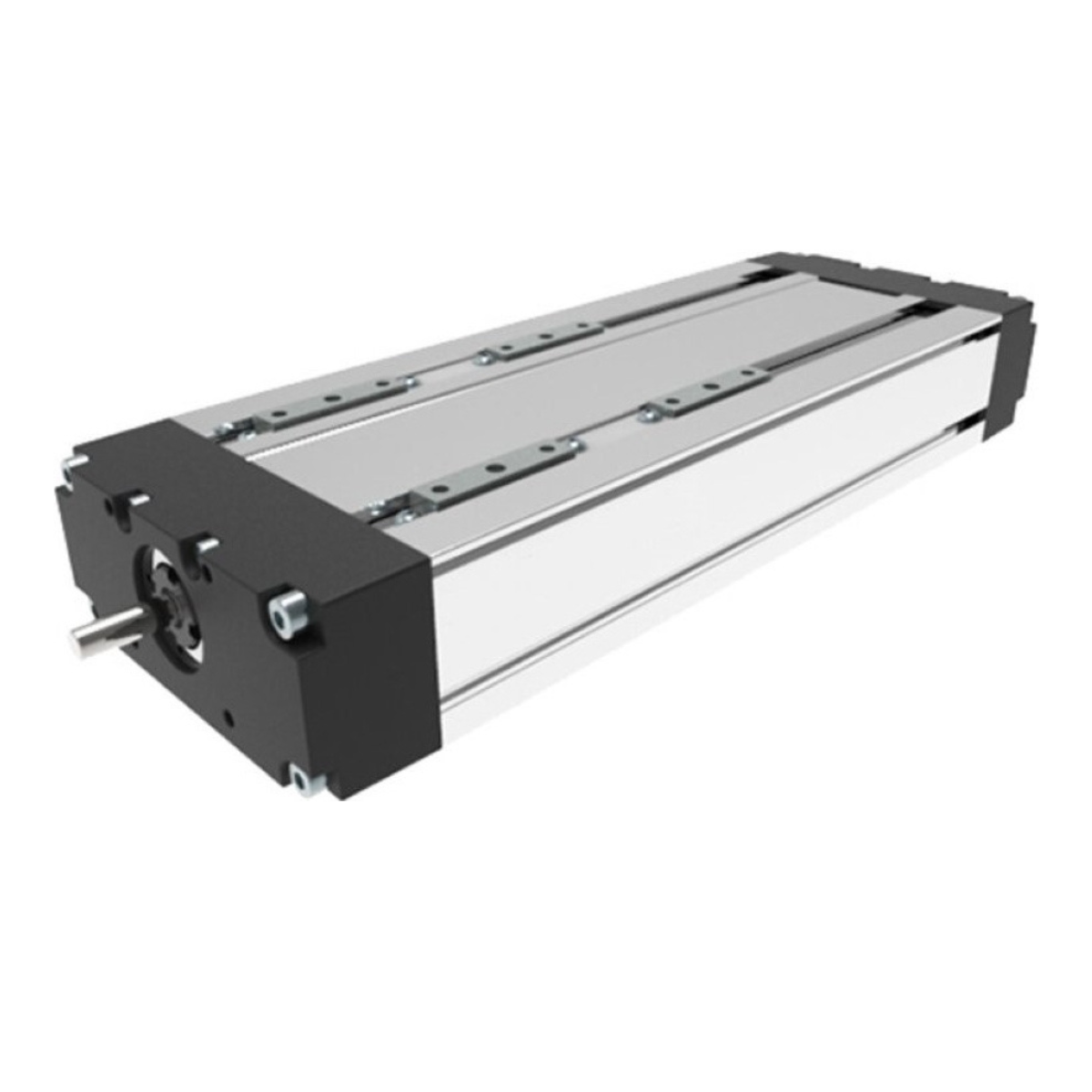

Colibri‑L MUK – Kompakte doppelt geführte elektrische Linearmodule mit Kugelgewindespindel
Die Colibri‑L MUK Serie bietet robuste, elektrisch angetriebene Linearmodule mit doppelter Kugelumlaufführung für hohe Querkräfte und präzise Positionierung. Erhältlich in den Baugrößen MUK 40, 50 und 65, bewegen sie Lasten über Hublängen bis 1.500 mm. Angetrieben durch eine Kugelgewindespindel mit variabler Steigung, kombiniert mit Step- oder Servo-Motor, sind sie ideal für Anwendungen im Maschinenbau, der Montage oder dem Kleinteilehandling – leistungsstark, präzise und wartungsfreundlich.

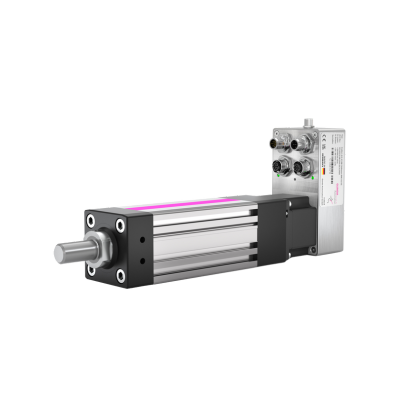

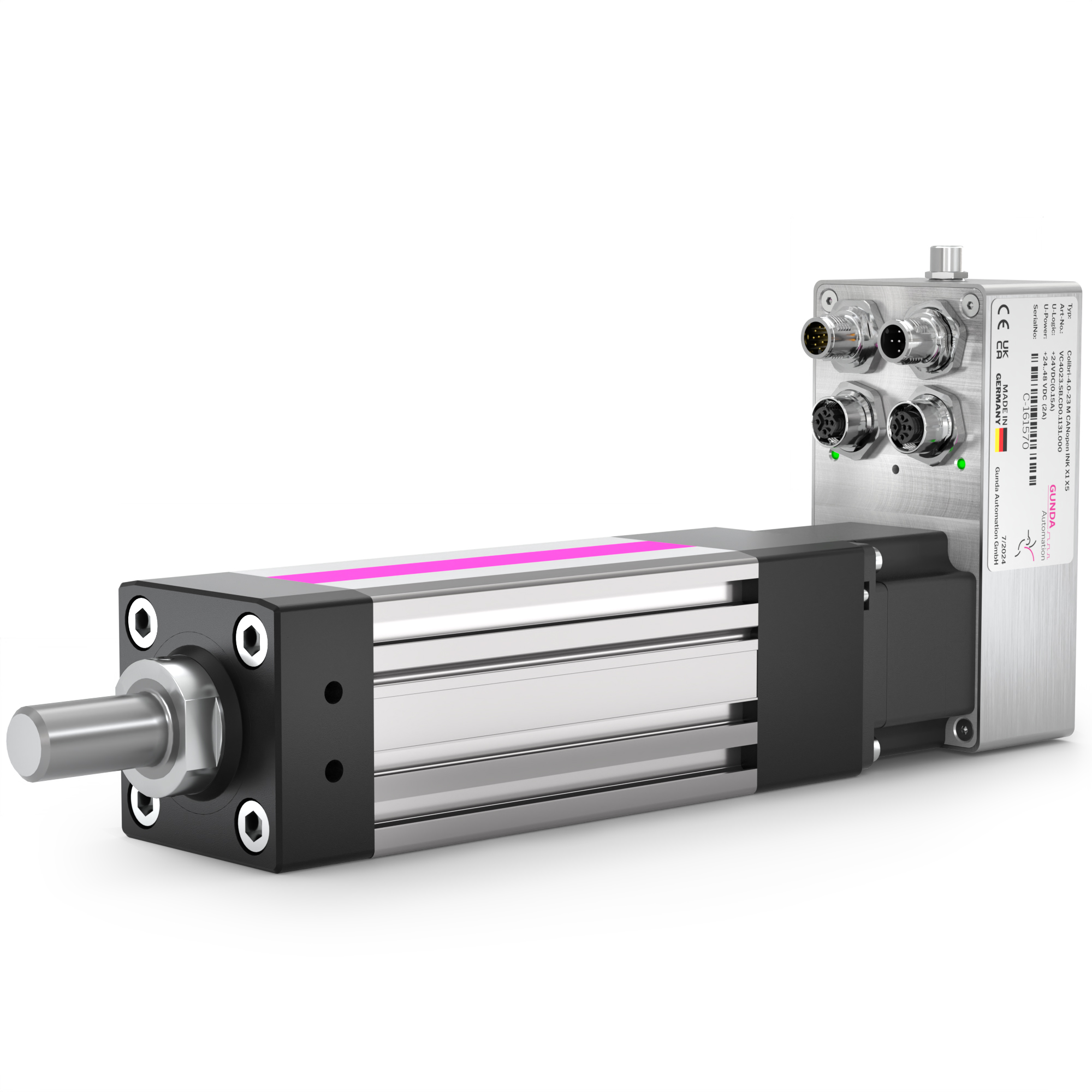

COLIBRI‑L LE23 – Elektrischer Verstellzylinder mit Gleitspindel und Nema 23 Schrittmotor
Der COLIBRI-L LE23 ist ein kompakter elektrischer Antrieb für einfache Formatverstellungen, der pneumatische Kompaktzylinder effizient ersetzt. Ausgestattet mit einem robusten Gleitspindelantrieb und einem leistungsstarken Nema 23 Schrittmotor, eignet sich der LE23 ideal für nichtdynamische Positionieraufgaben in Maschinen und Automatisierungsanlagen.
Dank integrierter Antriebs- und Steuerungstechnik bietet die Achse eine komplette elektrische Lösung – wahlweise mit SPS-I/O, CANopen, Profibus oder Profinet. Optional sind Absolutwertgeber, Haltebremse und ein paralleler Motoranbau verfügbar.
Der LE23 ist die perfekte Lösung für einfache, elektrische Formatverstellungen – wartungsarm, kompakt und kosteneffizient. Ideal für Verpackungsmaschinen, Fördertechnik, Montage- oder Positionieraufgaben mit mittlerem Kraftbedarf.
Häufig gestellte Fragen zu elektrischen Linearachsen
Was ist der Unterschied zwischen Zahnriemen- und Spindelachsen?
Zahnriemenachsen sind ideal für lange Hübe, hohe Geschwindigkeit und dynamische Bewegungen. Spindelachsen bieten höhere Präzision und sind besser für kraftbetonte Positionierungen geeignet.
Wann sollte ich eine kolbenstangenlose Achse einsetzen?
Kolbenstangenlose Achsen sparen Platz und eignen sich besonders für kompakte Maschinen oder Portalsysteme, da sie keine Einfahrlänge benötigen.
Gibt es elektrische Linearachsen mit integrierter Steuerung?
Ja, unsere Colibri-Modelle integrieren Motor und Steuerung direkt in der Achse – ideal für einfache Inbetriebnahme und kompakte Bauweise.
Welche Schnittstellen sind verfügbar?
Unsere Achsen unterstützen SPS-I/O, CANopen, Profinet und Profibus – weitere Varianten sind auf Anfrage möglich.
Kann ich auch komplette Mehrachssysteme (XYZ) erhalten?
Ja, wir liefern anschlussfertige XYZ-Systeme mit optimal abgestimmten Achskombinationen und Steuerungen – individuell angepasst.
Sind die elektrischen Linearachsen wartungsfrei?
Unsere Linearmodule sind wartungsarm. Zahnriemen- und Gleitspindelachsen sind nahezu wartungsfrei, Kugelgewindetriebe verfügen über Nachschmieroptionen.
