MPT17 3012 30mm Hub mit Colibri 17 Mini

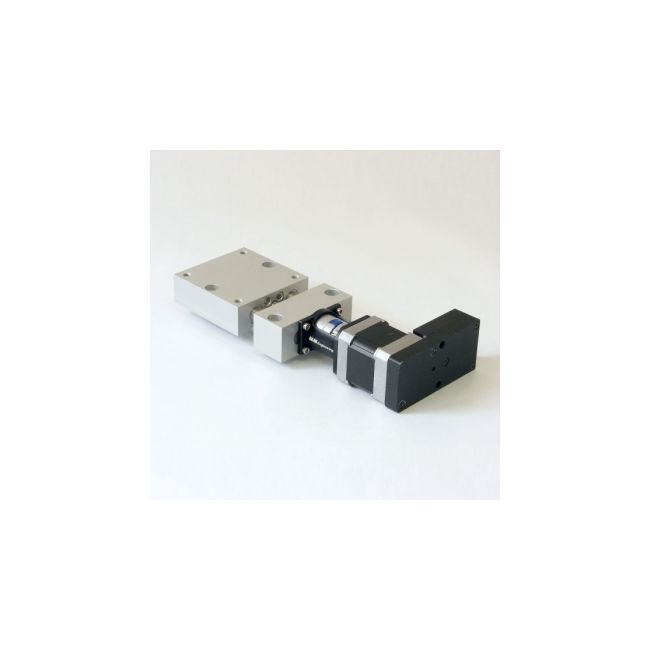

Colibri-L MPT17 3012
Motorpositioniertisch mit Colibri-Kompaktantrieb.
Der MPT17 3012 ist ein linearer Positioniertisch mit 30 mm Hub und Colibri-17-Mini-Antrieb. Seine Spindel hat 2 mm Steigung; die maximale Eingangsdrehzahl beträgt 600 U/min. Diese Bauform ist anhand des benötigten Verstellwegs auszuwählen. Der Antrieb mit integrierter Steuerung übernimmt die Positionierung; die Schnittstellen sind passend zur gewählten Ausführung abzugleichen.
Elektrisch linearer Motorpositioniertisch
Encoder zur Überwachung der Position serienmäßig integriert.
Ansteuerung über einfache I/O Schnittstelle, konfigurierbar über USB-Schnittstelle mit einem einfach zu bedienenden Windowsprogramm.
Motoranordnung „AK“: Antrieb koaxial über Wendelkupplung
Motoranordnung „AS“: Antrieb seitlich über Zahnriementrieb .Hier kann der Antrieb in 4 Anbaulagen 90°- weise montiert werden.
| Allgemeine Technische Daten | |
| Steuerspannung: | + 24 bis +36 V DC |
| Motorspannung: | + 24 bis +48 V DC |
| max. Phasenstrom: | einstellbar bis 3A |
| Schnittstellen: | Standard: Digital I/O-BAC, Takt/Richtung-BAC, Optional: Profibus-DP, CANopen, RS485-BAC (nicht im Shop) |
| Spindelsteigung: | 2 mm |
| Umkehrspiel: | < 0,08mm |
| Lieferzeit | 2-3 Wochen |
|---|---|
| Hub | 30mm |
| Motorgröße Schrittmotoren | NEMA17 |
| Ansteuerung | SPS-I/O |
| Encoder | Inkremental |
