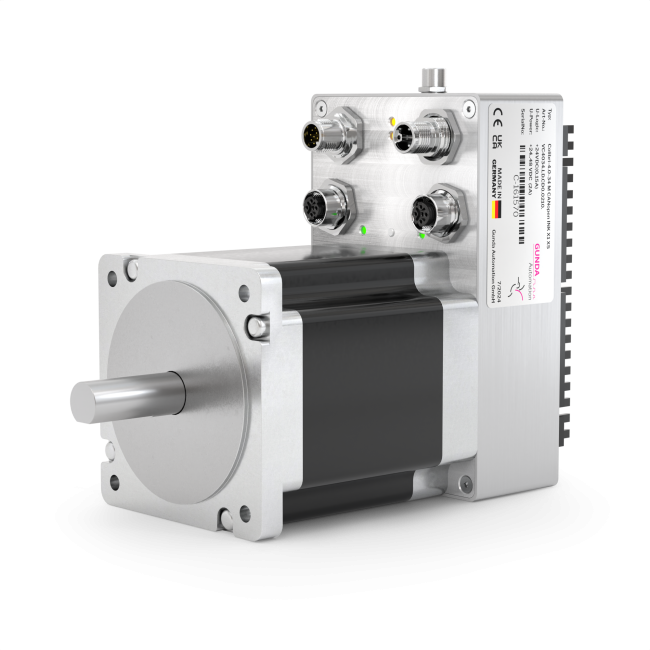

Colibri 34 4.0
Schrittmotor mit integrierter Steuerung
Haltemoment: bis 12 Nm
Flanschgröße: Nema 34
Optional STO-Safety Funktion
Steuerung: Profinet, EtherCAT, EtherNET/IP
Stecker: M12

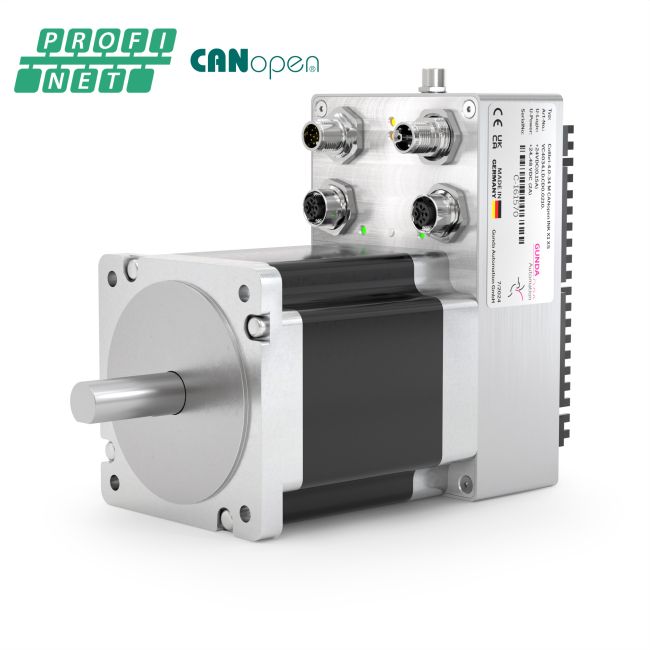

Schrittmotor mit integrierter Profinet oder CANopen-Schnittstelle
Schrittmotor mit integrierter Leistungselektronik
Industrial-Ethernet-Schnittstellen: Profinet, EtherNET/IP, EtherCAT
Konfigurationsschnittstelle: USB bei EtherCAT, Ethernet bei Profinet und EtherNET/IP jeweils mit einem einfachen ASCII Protokoll, auch geeignet für Laboranwendungen über PC
Nutzbar auch für einfache Applikationen (z. B. Laboranwendungen mit PC-Ansteuerung)
Einfache Einbindung in die Siemens-Welt dank mitgelieferter TIA-Bibliotheken und Funktionsbausteine
Optional: Schutzklasse IP54
Industrietaugliche M12-Anschlüsse (Standard)
Optionen: Bremse, Getriebe, Absolutwertgeber
Motorversorgung: 24–48 VDC
Getrennte Logikversorgung: 24 VDC
Optional: zusätzliche digitale E/A (24 V) über separaten M12-Stecker, z. B. zur Ansteuerung von Ventilen oder zum Einlesen von Sensoren
Optional: zusätzlicher Sensorstecker (M8) für den direkten Anschluss des Referenzsensors
Elektrische Anschlüsse
Übersicht
Colibri Studio – die neue Generation der Colibri-Konfigurationssoftware
Colibri Studio ist die neueste und vollständig überarbeitete Version der Colibri-Konfigurationssoftware. Sie ersetzt die bisherige Colibri 4.0 Konfigurationssoftware und wurde in Bedienung, Oberfläche, Übersichtlichkeit und Funktionsumfang deutlich weiterentwickelt.
Die Software bietet eine moderne, intuitive Benutzeroberfläche und macht die Konfiguration, Diagnose und Inbetriebnahme von Colibri-Antriebssystemen einfacher, schneller und übersichtlicher. Parameter, Fahrtests, Gerätestatus, Kommunikation und gespeicherte Konfigurationen sind zentral in einer Anwendung zusammengeführt.
Mit Gunda Colibri Studio lassen sich Colibri-Motorcontroller komfortabel auslesen, konfigurieren, testen und überwachen. Die Software unterstützt Verbindungen über Ethernet/IP sowie über USB/COM-Schnittstelle und zeigt wichtige Motorzustände in Echtzeit an.
| Lieferzeit | 2-3 Wochen |
|---|---|
| Safety-Funktion | STO-Safe Torque Off |
| Motorgröße Schrittmotoren | NEMA34 |
| Ansteuerung | ProfiNet, EtherCAT, EtherNet/IP |
| Encoder | Multiturn-Absolutwertgeber, Inkremental |
| Bremse | ohne Bremse, mit Bremse |
