Motordrehtische

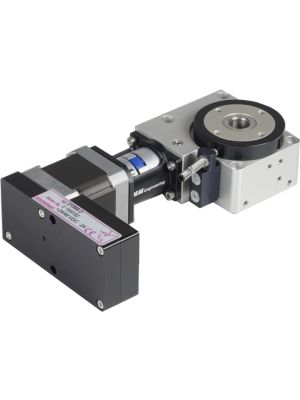

Colibri-MDT 17 36008 Motordrehtisch

Getriebeübersetzung: 40:1
Umkehrspiel: < 0,12°
Radialspiel:  < 0,02mm
Planlauf der Drehscheibe: < 0,03mm
zul. Ausgangsdrehmoment M1: 1,2Nm
zul. Kippmoment M2: 1,8N
max Eingangsdrehzahl: 600 U/min

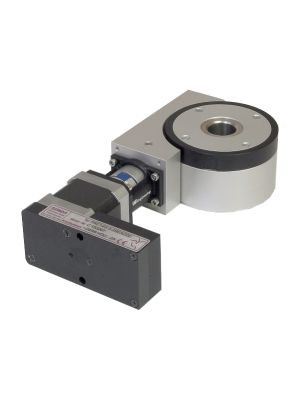

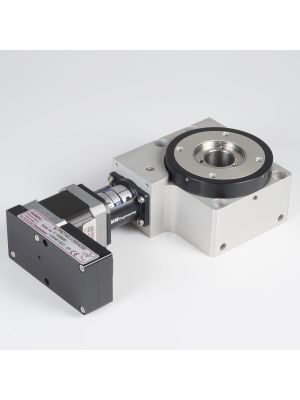

Colibri-MDT 17 36012 Motordrehtisch

Colibri-L MDT17 36012-HP i=10 o. i=45

inkl. Motor und Positioniersteuerung BAC

Getriebeübersetzung: 10:1 o.45:1
Wirkungsgrad η: 0,69
Umkehrspiel: < 0,2°
Radialspiel: < 0,02mm
Planlauf der Drehscheibe: < 0,03mm
zul. Ausgangsdrehmoment M1: 3Nm
zul. Kippmoment M2: 3Nm
max Eingangsdrehzahl: 600 U/min

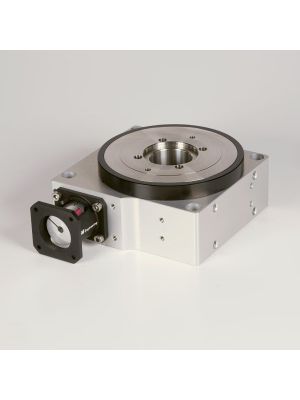

Motordrehtisch MDT23 360110 i20 oder i40

ohne Motor, mit Flansch und Kupplung für Schrittmotor Nema 23

Getriebeübersetzung:  20:1 oder 40:1
Wirkungsgrad η: 0,33
Umkehrspiel: < 0,02° (20:1) / < 0,10° (40:1)
Radialspiel: < 0,02mm
Planlauf der Drehscheibe: < 0,02mm
Benötigtes Eingangsdrehmoment: 0,12 Nm für Leerlauf
zul. Ausgangsdrehmoment M1: 15Nm
zul. Kippmoment M2: 100Nm
max Eingangsdrehzahl: 600 U/min
Gewicht (ohne Motor): 2,7 kg

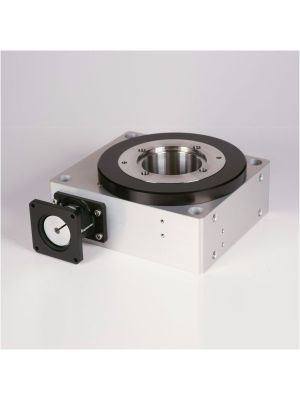

Motordrehtisch MDT23 360150 i48

ohne Motor

optional mit Flansch und Kupplung für Schrittmotor Nema 23 mit 6.35mm Welle

Getriebeübersetzung:  48:1
Wirkungsgrad η: 0,37
Umkehrspiel: < 0,1°
Radialspiel: < 0,02mm
Planlauf der Drehscheibe: < 0,02mm
Benötigtes Eingangsdrehmoment: 0,15 Nm für Leerlauf
zul. Ausgangsdrehmoment M1: 30Nm
zul. Kippmoment M2: 200Nm
max Eingangsdrehzahl: 600 U/min
Gewicht (ohne Motor): 6.4kg

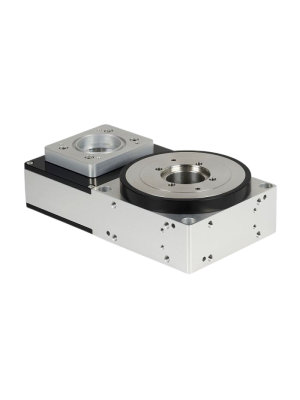

MDT23 QN 360110 Motordrehtisch ohne Motor

Flansch und Kupplung für Nema 23 Schrittmotor (6.35mm Welle)

Getriebeübersetzung: 2:1
Wirkungsgrad: 0,85
Umkehrspiel: < 0,2°
Planlauf der Drehscheibe:< 0,02 mm
Rundlauf der Drehscheibe: < 0,02mm
Benötigtes Eingangsdrehmoment: 0,12 Nm für Leerlauf
zul. Ausgangsdrehmoment M1:   10 Nm abhängig vom Motor
zul. Kippmoment M2: 100 Nm
max Eingangsdrehzahl: 600 U/min

Sensor für MDT 17 36008 inkl. 2m Kabel mit Winkelstecker

zur Bestimmung des Referenzpunktes
PNP-Schließer
Schaltabstand: 0,8mm
Anschlussart: M5x0,5

Sensor für MDT 36012, 360110, 360150 inkl. 2m Kabel mit Winkelstecker
zur Bestimmung des Referenzpunktes
PNP-Schließer
Schaltabstand: 2mm
Anschlußart: M8x1

Spannfutter SPF-IUX-65-30-M2

Für die Montage am Motordrehtisch MDT36012-HP

 Spannfutter SPF-IUGO-125/3-1-M2

für die Montage am Motordrehtisch MDT360110-SG oder MDT360150-SG

Rundlaufgenauigkeit: 0,1 mm

Spannbereich: 3-125 mm

Durchgangsbohrung: Ø35 mm

Außendurchmesser: Ø125 mm

Werkstoffe Guss

Ausführung

inclusive Futterschlüssel

1 Satz Wechselbacken

3 Befestigungsschrauben

Spannfutter SPF-IUGO-160/3-1-M2

Für die Montage am Motordrehtisch MDT360115-SG.

Adapter für die Montage SPF-IUGO 125/3-1-M2 auf MDT36110-SG

Adapter für die Montage SPF-IUGO 160/3-1-M2 auf MDT360150-SG

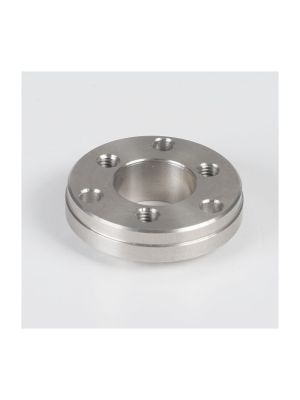

Adapter für die Montage SPF-IUX-65-30-M2 auf MDT36012-HP
